ESD жер үсті кабелі қазіргі электроникадағы сенімді статикалық бақылаудың кілті ме?

Эрэрода электростатикалық разряд (ESD) концертті электронды компоненттер мен өндірістік желілерді үнсіз бұза алады,ESD жер үсті кабеліҚауіпсіз су төгетін жолдарды қамтамасыз ету үшін стендтер.

ESD жердегі кабель және негізгі сипаттамалары дегеніміз не

Анықтама және мақсат

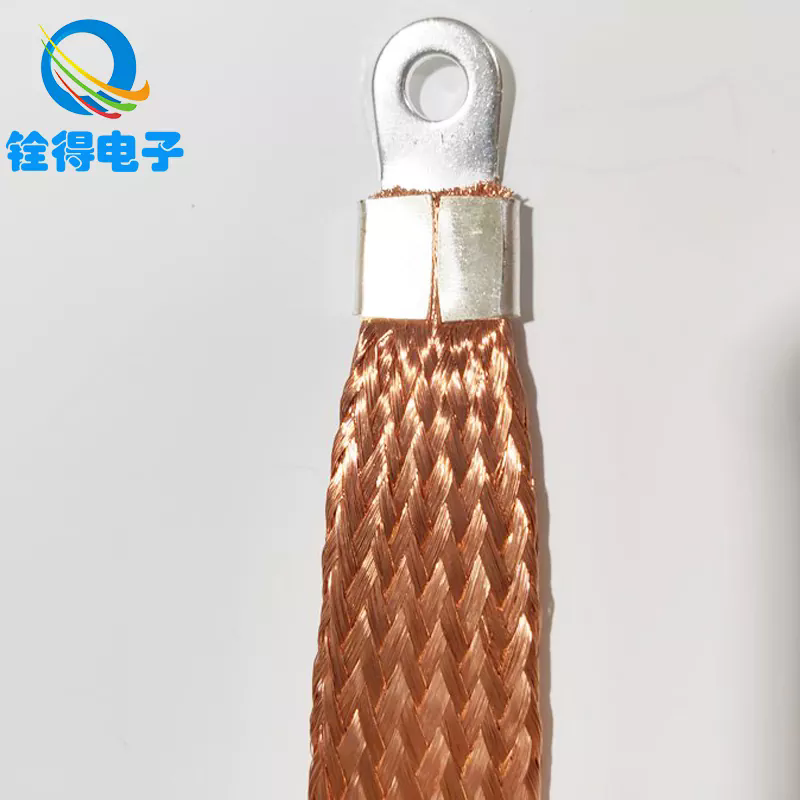

ВESD жер үсті кабелі(сонымен қатар ESD жерлендіргіштігі немесе статикалық разряд кабелі деп аталады) - бұл жұмыс дорбасын, білек, білезік, ионизатор жақтауын немесе ESD төсенішін жерге тұйықталған жерлендіргіш кабель. Оның функциясы - тұрақты зарядтарды жерге қауіпсіз түрде тарату үшін төмен қарсылық жолын қамтамасыз ету, бұл компоненттерді зақымдауы немесе ақаулар тудыруы мүмкін бақыланбайтын электростатикалық разрядтардың алдын алу.

ESD жер сымының негізгі параметрлері

Төменде осындай кабельдерді таңдау немесе бағалау кезінде қолданылатын типтік параметрлерді суреттейтін стандартты сипаттама кестесі бар:

Бұл параметрлер қолданбалы ортаға, нормативтік нормаларға және тұтынушы талаптарына байланысты өзгеруі мүмкін.

Осы мақаланың орталық тақырыбы

Мұнда негізгі мақсат - түсіндіруНеліктен ESD жер сымы статикалық бақылау үшін өте маңызды, Оны қалай таңдауға, орнатуға және сақтауға болады, жәнеОның эволюциясын қалыптастыру қандай болашақ тенденциялар. Сонымен қатар, мақала екі жалпы сұраққа жауап береді және сізге Куанте брендінің шешімдеріне бағыт береді.

Неліктен ESD жер үсті кабелі маңызды - артықшылықтары мен рөлі

Неліктен статикалық бақылау өте маңызды

• Сезімтал электрониканы қорғау: Қазіргі заманғы интеграцияланған тізбектер, беттік орнатылған құрылғылар және сенсорлар минуттық электростатикалық шығарындылармен жойылуы мүмкін (көбінесе 100 В төмен).

• Өнім және сапа: Статикалық оқиғалар жасырын оқиғаларды тудыруы мүмкін, өнімнің сенімділігін төмендетіп, далалық ақауларға әкелуі мүмкін.

• Қауіпсіздік және сәйкестік: Көптеген электрондық өндірістік стандарттар (мысалы, ANSI / ESD S20.20, IEC 61340) жерлендіру жолдары мен қарсылық лимиттерін талап етеді.

Осылайша, ESD жер кабелі ESD басқару бағдарламасындағы маңызды компонент болып табылады.

Жоғары сапалы ESD жер үсті кабелінің артықшылықтары

1. Бақыланатын разряд: Кірістірілген резистор (әдетте 1 мω) статикалық электр қуатын қауіпсіз, бақыланатын мөлшерлемемен таратуды қамтамасыз етеді, органикалық немесе ұшқындардың пайда болу қаупін азайтады.

2. Икемділік және механикалық берік: Синсельмен немесе иілген мыспен, кабель иілу және күнделікті тозуы қатты өткізгішке қарағанда сенімді.

3. Уақыт бойынша консистенция: Жоғары сапалы оқшаулағыш Абразиялық, ылғалдылығы, химиялық әсер ету, зауыттық ортада өнімділікті сақтау.

4. Өзара іс-қимыл: Стандартты коннекторлар (банан штепселі, аллигатор клипі, құлыптау ұялары) Кабельді әр түрлі жерге қосу инфрақұрылымымен үйлесімді етеді.

5. Шығындар тиімділігі: Белсенді разряд жүйелерімен немесе ионизаторлармен салыстырғанда, пассивті кабель - бұл төмен құны, бірақ статикалық бақылаудың негізі.

ESD басқару бағдарламасындағы негізгі рөл

• Оператор мен ортақ нүкте арасындағы байланыс: Білек белбеуі немесе өкшелер белбеуі үшін кабель оператордың жер асты потенциалында қалады.

• Төсеніштерден немесе жабдықтардан жерге дейін сілтеме: ESD төсеніштері немесе жұмыс беттері мұндай кабельдерге зардап шеккендерге сенеді.

• Сақтық көшірме жасау және резерв: Күрделі ESD жүйелерінде бірнеше жерге қосу жолдары бір нүктелі ақауларды азайтады.

Сапа мен сәйкестік перспективасынан, ESD жер кабелін көрсетуге немесе тексерудегі абайсыздықтан, бүкіл статикалық бақылау бағдарламасын бұзады.

ESD жер үсті кабелін қалай таңдауға, орнатуға және оларға қалай қолдауға болады

Дұрыс кабельді таңдау (қалай)

ESD жердегі кабельді таңдаған кезде келесі әрекеттерді ескеріңіз:

• Қарсыласу талабын тексеріңіз: Кабельдің сәйкес келуіне немесе 1 мω төзімділікке кепілдік беріңіз (немесе тиісті стандартқа сәйкес).

• Коннектор түрін таңдаңыз: Жабдықтарыңызға сәйкес келетін коннекторларды таңдаңыз (банан штепсельдік ұшыңыз, құлыптау ұясы, аллигатор клип).

• Ұзындығы: Шамадан тыс құлдыраусыз қол жеткізуге мүмкіндік беретін ұзындықты таңдаңыз (1,2 м ортақ).

• Механикалық дизайнды тексеріңіз: Синсель немесе өрілген дирижер иілуден шаршауға қарсы тұруға көмектеседі.

• Оқшаулаудың беріктігі: Өнеркәсіптік орталарға арналған материалдық, химиялық және температураға төзімділігі бар материалдарды қолданыңыз.

• Сертификаттау және тестілеу туралы есептер: Тестілеу туралы есептерді (қарсылық, оқшаулауды бұзу, тарту күші) өндірушіден сұраңыз.

Орнату бойынша нұсқаулық (қалай)

Тиісті орнату тиімділіктің кілті болып табылады:

1. Кабельді білек белбеуіне немесе алдымен төсенішке қосыңыз, содан кейін жалпыға тұжырымдау.

2. Ортақ нүктені бекітіңізбелгілі жер бетіндегі немесе жерге тұйықталу жолағына.

3. Өткір иілуден немесе бүктемеңіз- Кабельдер стрессті азайту үшін жұмсақ ілмектер болуы керек.

4. Жоғары вольтты немесе шулы сызықтардан алысэлектр кедергілерін болдырмас үшін.

5. Мерзімді тестілеуді орындаңыз, әдетте ай сайын немесе тоқсан сайын, сабақтастық пен қарсылық растау үшін.

6. Зақымдалған немесе тозған кабельдерді ауыстырыңызБірден - тіпті кішкентай үзілістер немесе оқшаулау жарықтары кабельді тиімсіз ете алады.

Техникалық қызмет көрсету және тексеру (қалай)

• ПайдалануESD орындыққа төзімділік сынағыОператор немесе төсеніш пен ортақ нүкте арасындағы қарсылық өлшеу.

• Өлшенген қарсылық толеранттылыққа байланысты болуы керек (мысалы, 0,9-1,2 мω).

• Кесу, абразия немесе түссіздену үшін куртканы тексеріңіз.

• Ішкі сым сымдарының белгілерін (үзінділер) байқау үшін кабельді ақырын иіліңіз.

• Құжат Әрбір сынақ - бақылау сапасы мен аудит режимдерінде маңызды.

Жалпы қосымшалар

• Электроника құрастыру желілері: Әр оператор станциясы үшін (білек бауы) немесе жұмыс станциясы үшін.

• Жөндеу және қайта өңдеу орындықтары: Дәнекерлеу, тексеру және өңдеу кезінде қорғау.

• Тазартқыш және жартылай өткізгіш табалар: Мұнда статикалық бақылау кіріс алу үшін өте маңызды.

• Зертханалар және Ғарабалар: Прототиптеу және сынау орталары үшін.

• Қаптама және ESD-қауіпсіз жеткізілім алқаптары: Өткізгіш науалар мен көлік жүйелерін жерге қосу.

Болашақ тенденциялар, мәселелер және интеграция

Энергетикалық стандарттар мен сәйкестік

Стандарттар сияқтыIEC 61340жінеANSI / ESD S20.20Тұрақты тексеру, бақылау және тексерудің сәйкестігін сұранысқа арттыру. Өндірушілер мен пайдаланушылар жиі тексеріліп, дұрыс жүргізіліп, дұрыс негізсіз дәлелдемелер туралы құжатталған дәлелдемелерді көрсетуі керек. ESD жер үсті кабелі дамып келе жатқан төзімділікке төзімділік пен материалдық қауіпсіздік талаптарына сәйкес келуі керек.

Ақылды және сандық бақылау

Кабельдердің келесі буыны болуы мүмкінендірілген сенсорлар немесе ақылды чиптерКабель тұтастығын, қарсылықты дрейф және пайдалану циклдарын бақылау үшін. Бұл «ақылды кабельдер» техникалық қызмет көрсету жүйелерін ескертеді, егер қарсылас диапазоннан шығарылса немесе механикалық зақым келсе.

Материалдар мен беріктікті жақсарту

АванстарНано-материалдар, жоғары өнімді полимерлержәне икемді өткізгіштер (мысалы, күміс жалатылған қаңылтыр, көміртекті нанотобе композиттері) өмір бойы жоғары, икемділікті арттырады және қатал ортадағы сәтсіздік деңгейін төмендетеді.

IOT және MES жүйелерімен интеграция

Толығымен цифрландиттелген зауыттарда әр жерге қосу кабелі идентификатор немесе сигнал беретін сигнал берілуі мүмкінӨндірісті орындау жүйесі (БҒМ). Бұл техникалық қызмет көрсету, оператордың сәйкестігі және нақты уақыт режимінде статикалық бақылаудың көрінуіне мүмкіндік береді.

Қиындықтар

• ТеңгерімдеуҚосымша мүмкіндіктермен салыстырғанда шығындар: SMART Smail Solutions төменгі шеті аз секторларда асырап алуға әсер етуі мүмкін.

• Экологиялық стресс және тозу: Жоғары ылғалдылық, химиялық әсер ету және абразия тұрақты қауіптер болып қала береді.

• Пайдаланушының сәйкестігі: Тіпті жоғары деңгейлі кабельдермен де, қосылым немесе пайдаланушының бақылауы нәтиже береді.

Жиі қойылатын сұрақтар (FAQ)

1-сұрақ: ESD жер үсті кабелі қандай қарсылық болуы керек?
A1: әдеттегі мақсат1 мω ± 10%(I.E. 0,9 мω-ден 1,1 мω-ге дейін). Бұл резистор статикалық түрде жерге түсуге мүмкіндік бере отырып, ағып кетеді. Кейбір қондырғыларда, стандартты немесе тұтынушы талабына байланысты 0,75-1,25 мω толеранттылық диапазоны қолайлы.

2-сұрақ: ESD жер үсті кабелін қаншалықты жиі тексеріп, ауыстырады?
A2: Тестілеу кем дегенде болуы керекАй сайын немесе тоқсан сайын, сапа режиміне және аудит жиілігіне байланысты. Егер өлшеулер толеранттылықтан немесе курткадан шығарылса (кесу, абразия, түссіздік), кабель болуы керекбірден ауыстырылды. Иілу кезіндегі механикалық шаршау немесе үзік-үзік үздіксіздік - бұл сәтсіздік белгісі.

Қорытынды және брендті енгізу

ТаESD жер үсті кабеліНегізделген, бірақ жиі айтылған, кез-келген тиімді статикалық бақылау бағдарламасында элемент. ТүсінетіннеБұл,негеБұл өнімнің шығымдылығы, сенімділігі, сенімділігі және қауіпсіздігі жәнеҚалайОны таңдау, орнату, тексеру және сақтау үшін, сенімді ESD стратегиясының негізін құрайды. Алдын ала, ақылды кабельді біріктіру, IOT қосылымы, алдыңғы қатарлы материалдар және қаттылық стандарттары осы технологияның эволюциясын қалыптастырады.

қашанESD жерлендіруге арналған шешімдердің толық спектрін ұсынады - ұзақ өмірге, дәйекті орындауға және алдыңғы қатарлы өндірістік жүйелерге біркелкі интеграцияланатын тұрақты, сертификатталған ESD торабын ұсынады. Теңшелген техникалық сипаттамалар, техникалық қолдау немесе сатып алу туралы сұранымдар үшін,бізбен хабарласыңы.
