Неліктен мыс өрілген сымдар сіз ойлағаннан да маңызды?

Аннотация

Мыс өрілген сымдарҚарапайым көрінеді — көптеген ұсақ жіптер жалпақ немесе түтік тәрізді өрілген, бірақ олар қиылысында отырады. электрлік өнімділік және механикалық шындық. Бірнеше айлық дірілден кейін жерге тұйықтау белдігінің үзілгенін көрген болсаңыз, шкафтың қызып тұрғанын бақылаңыз. Байланыс нүктесінде немесе тексеру кезінде «жоғалатын» үзіліссіз EMI мәселелерін қуып жібергенде, негізгі себеп көбінесе тоқуды таңдауда өмір сүреді, тоқтату әдісі және беттік жанасу сапасы.

Бұл нұсқаулықта сіз тоқылған мыстың тұтас өткізгіштерден айырмашылығы неде екенін, тоқыма конструкциясын пайдалану жағдайыңызға қалай сәйкестендіру керектігін, Сатып алу кезінде не сұрауға болады (сондықтан сіз болжамайсыз) және жақсы тоқылған тоқыма өрімге айналдыратын жиі кездесетін орнату қателерінен қалай аулақ болуға болады. нашар байланыс.

Мазмұны

Контур

1. Нақты әлемдегі ауырсыну нүктелерін өруге қойылатын талаптарға аударыңыз
2. Өру құрылымын және оның қатты сымнан неге басқаша әрекет ететінін түсініңіз
3. Қоршаған ортаға және қозғалысқа негізделген қаптауды, геометрияны және аяқтауды таңдаңыз
4. Жеткізушілерді қысқарту үшін қарапайым техникалық тексеру тізімін пайдаланыңыз
5. Қарсылықты төмен және сенімділікті жоғары ұстау үшін дұрыс орнатыңыз

Мыс өрілген сымдар қандай мәселелерді шешеді?

Сатып алушылардың көпшілігі «маған керекМыс өрілген сымдар.” Олар проблемадан басталады:

• Діріл және қозғалыс:Қатты өткізгіштердің шаршауы. Өрімдер иіліп, көптеген жіптерге штамм таратады.
• Жерге қосу және байланыстыру сенімділігі:Өрім дұрыс орнатылған және аяқталған кезде төмен кедергі жолын жасай алады.
• Қосылу нүктелеріндегі ыстық нүктелер:Нашар жанасу аймағы, дұрыс емес ілгек/бүгілу немесе кішігірім өрім жылуды шоғырландыруы мүмкін.
• EMI және шу мәселелері:Белгілі бір жерге қосу/байланыс және экрандау контексттерінде өрімдер жоғары жиілікті кедергі жолдарын басқаруға көмектеседі.
• Коррозиялық немесе ылғалды орталар:Беттің дұрыс емес өңделуі тотығуы мүмкін, кедергіні арттырады және үзіліссіз ақауларды тудыруы мүмкін.
• Сатып алудағы шатасулар:«Өрілген ені» жалғыз өнімділікті анықтамайды; құрылысы мен аяқталуы да соншалықты маңызды.

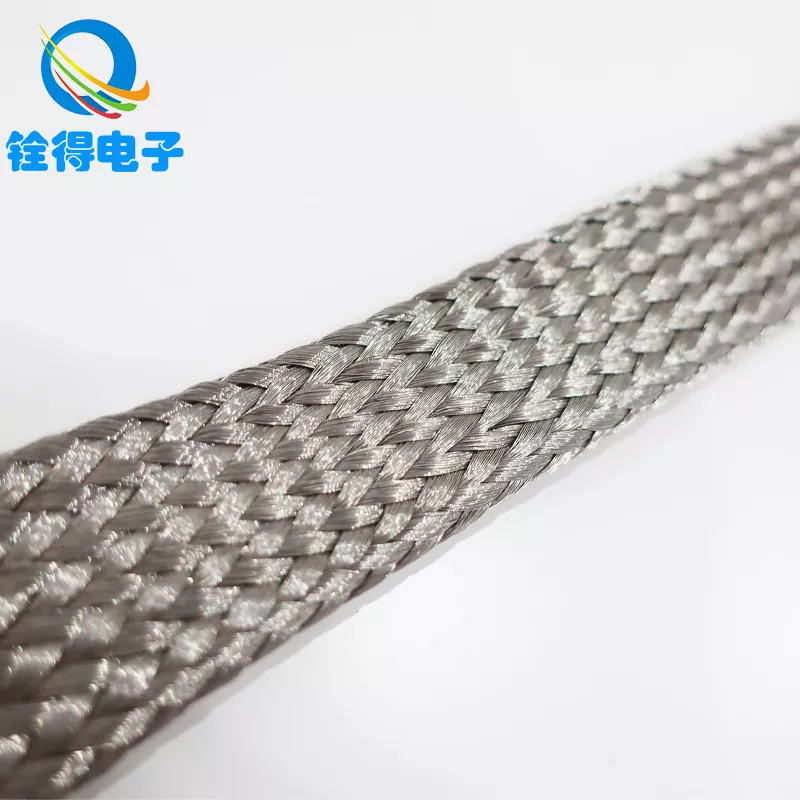

Мыс өрілген сымдар дегеніміз не және олар қалай салынған?

Мыс өрілген сымдарбірнеше жұқа мыс жіптерден тоқылған. Бұл құрылым екі практикалық артықшылық береді:икемділік(тоқыма бір нүктеде кернеуді шоғырландырмай қозғалады) жәнеартықшылық(көптеген жіптер ток пен жүктемені бөліседі).

Бірақ «тоқу» бір нәрсе емес. Міне, өнімділікті өзгертетін негізгі құрылыс айнымалылары:

• Жіптің диаметрі және саны:Жіңішке жіптер әдетте жақсы иіледі; көбірек жіптер токты бөлісе алады және төзімділікті жақсартады.
• Өру үлгісі және жабу:Қатты тоқылған өрімдер көбінесе пішінді ұстайды және жақсырақ байланысады; бос бұрымдар икемді болуы мүмкін, бірақ механикалық тұрғыдан берік емес болуы мүмкін.

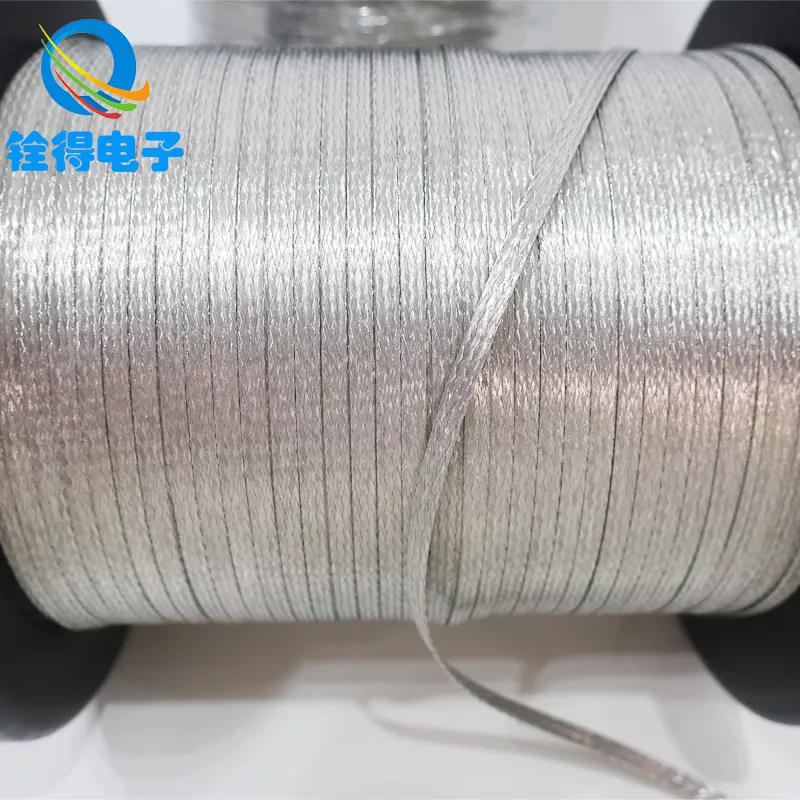

• Пішін:Жерге қосу белдіктері үшін жалпақ өрімдер жиі кездеседі; құбырлы өрімдерді белгілі бір конструкцияларда жең немесе кеңейтілетін экран ретінде пайдалануға болады.
• Беткі қабат:Жалаңаш мыс және жалатылған опциялар (жиі коррозияға төзімділік пен дәнекерлеу мүмкіндігін ескеру үшін таңдалады).
• Аяқтау әдісі:Сығымдау, дәнекерлеу, дәнекерлеу немесе болттармен бекітілген қысқыш интерфейстері - бұл жерде көптеген сәтсіздіктер туады.

Кеңес: Егер жеткізушіңіз тек «ені» мен «ұзындығын» сұраса, сіз сәйкес келмейтін үміттерге қарай бет алған боларсыз. Жақсы сатушы қоршаған ортаны, қозғалысты және тоқтатуды талқылайды.

Оларды қайда қолдану керек (және қай жерде қолданбау керек)?

Мыс өрілген сымдарәдетте қосылым ток өткізуі керек кезде таңдалады (немесе төмен кедергісі бар байланыс жолын қамтамасыз етеді), сонымен бірге қозғалысты немесе дірілді өңдеу.

Дұрыс өруді қалай таңдауға болады

Егер сіз спецификацияның сатып алуға ыңғайлы әдісін қаласаңызМыс өрілген сымдар, осы қадамдық бақылау тізімін пайдаланыңыз. Ол беймаза белгілерді нақты талаптарға айналдырады.

• Жұмысты анықтаңыз:жерге қосу/байланыстыратын бау, икемді қосқыш, экрандаушы гильза немесе ток өткізетін звено.
• Электр энергиясына деген сұранысты есептеңіз:ағымдағы деңгей, жұмыс циклі және рұқсат етілген температураның жоғарылауы (болжаудан аулақ болыңыз — жүйе деректерін пайдаланыңыз).
• Механикалық шындықты сипаттаңыз:тұрақты діріл, кездейсоқ иілу, топсаның қозғалысы немесе термиялық кеңею циклдері.
• Пішінді таңдау:белдіктер мен байлау үшін жалпақ өрім, жеңге арналған құбырлы өрім немесе белгілі бір жинақтарда кеңейтілетін жабу.
• Қоршаған орта үшін бетті әрлеуді таңдаңыз:ылғалды/тұзды ауа, өнеркәсіптік түтіндер немесе үй ішіндегі таза шкаф.
• Құлыпты тоқтату мәліметтері:саңылау түрі, болт өлшемі, саңылаулар аралығы, бүгу/дәнекерлеу процесі және ұштарға қалайылау немесе феррулер қажет пе.
• Жоспар қорғау:қажалған жеңдер, оқшаулағыш қабаттар немесе өрім өткір жиектерге үйкелуі мүмкін болса, деформацияны жеңілдету.

Жалпы өру опциялары үшін салыстыру кестесі

Төменде RFQ-ға көшіруге болатын практикалық салыстыру берілген. Ол каталогта басқаша көрінетін нәрсеге ғана емес, нақты әлемде не өзгеретініне назар аударады.

Кеңес: Жеткізушілерді салыстыру кезінде олардан құрылыс мәліметтерін көрсетуді сұраңыз (жіптің диаметрі/саны, өрілген жабын және аяқтау ерекшеліктері). «Эквивалентті ені» баламалы өнімділік емес.

Сапаны тексеру мен құжаттаманы сатып алушылар сұрауы керек

Егер жобаңыз сезімтал болса — электр электроникасы, өнеркәсіптік жабдық, рельс, EV ішкі жүйелері немесе кез келген қауіпсіздік үшін маңызды жер жолы — өңдеңіз.Мыс өрілген сымдарсияқты а тауар емес, құрамдас бөлік. Мұнда жеткізушіңізге артық салмақ салмай жұмыс істейтін таза QA сұраулар тізімі берілген:

• Кіріс материалдарын бақылау:мыс маркасының сипаттамасы, қаптаманың сипаттамасы (егер бар болса) және партияның қадағалануы
• Электрлік тексеру:қарсылықты/үздіксіздікті тексеру әдісі және қабылдау критерийлері (ұзындыққа немесе жинаққа)
• Тоқтатуды тексеру:сығымдау биіктігі/ені жазбалары (бүйректелген болса), тарту сынағы тәсілі және визуалды тексеру стандарты
• Өлшемді бақылау:ені/қалыңдығы, саңылаулар арасындағы төзімділік (егер құлақшалармен жинақталған болса)
• Сәйкестік құжаттары:Қажет болған жағдайда CoC/CoA және сіздің нарық сұраған қоршаған ортаға сәйкестік туралы мәлімдемелер
• Қаптама және өңдеу:тасымалдау/сақтау кезінде майысудан, ластанудан және тотығудан қорғау

Сәтсіздіктерді болдырмайтын орнатудың ең жақсы тәжірибелері

Тіпті ең жақсысыМыс өрілген сымдаройдағыдай орнатылса, сәтсіздікке ұшырауы мүмкін. Бұл үзіліссіз ақауларды тудыратын қателер, қыздыру немесе ерте механикалық ақау:

• Лас жанасу беттері:Бояу, тотығу немесе май қарсылықты арттырады. Металдан металға интерфейсті дайындаңыз.
• Кішігірім байланыс аймағы:Кең тоқымадағы кішкентай шайба ыстық нүктені жасай алады. Толық байланыс үшін тиісті жабдықты пайдаланыңыз.
• Аяқтауларға жақын жерде өткір иілулер:Оң жақ құлақшаға иілу кернеуді шоғырландырады — жұмсақ ауысу және кернеуді жеңілдету.
• Уақыт өте келе бос момент:Діріл буындарды босаңсытады. Дизайныңызға сәйкес құлыптау әдістерін қолданыңыз және техникалық қызмет көрсету циклдерін қайта тексеріңіз.
• Абразияға ұшырау:Егер өрім жиегіне үйкелсе, қорғаныс жеңін қосыңыз немесе оның бағытын өзгертіңіз.
• Жолды дұрыс жоспарлау:Мүмкіндігінше белдіктерді қысқа ұстаңыз және кедергіні қосатын қажетсіз ілмектерден аулақ болыңыз.

Егер ақаулық режимі «ол іске қосу кезінде жұмыс істеді, бірақ кейінірек істен шығады» болса, орнату интерфейсін өңдеңіз (беттік дайындық + момент + аппараттық құрал + кернеуді азайту) электрлік дизайн бөлігі ретінде.

Dongguan Quande Electronics Co., Ltd компаниясымен жұмыс істеу.

Егер сіз дереккөз болсаңызМыс өрілген сымдаржерлендіру белдіктері, байланыстырушы буындар немесе икемді қосылымдар үшін сенімді нәтижеге жетудің ең жылдам жолы жеткізуші болып табылады. ол «инженерлік» және «сатып алуды» да біледі.Dongguan Quande Electronics Co., Ltd.өзінің өрілген мыс өнімдерін практикалық құрылыс қажеттіліктеріне сәйкес орналастырады: конфигурацияланатын өлшемдер, қолданбаға негізделген өру таңдаулары және нақты орнату шектеулеріне сәйкес келетін құрастыру опциялары.

Сіз хабарласқанда, үш нәрсені алдын ала бөліссеңіз, жақсы ұсыныстар (және азырақ түзетулер) аласыз:

• Сіздің өтінішіңіз:жерге тұйықтау бауы, икемді қосқыш, байлау бауы немесе жең үлгісіндегі өру
• Сіздің ортаңыз:жабық шкаф, ылғалды зауыт, жағалаудағы ауа, діріл деңгейі
• Сіздің тоқтату жоспарыңыз:болт өлшемі/тесік аралығы, құлақ түрі және алдын ала құрастырылған ұштар қажет пе

Жиі қойылатын сұрақтар

С: Мыс өрілген сымдар жерге қосу үшін тұтас сымнан жақсы ма?

Көбінесе қозғалатын немесе дірілдеген белдіктер мен байланыстар үшін иә. Өрімнің икемділігі шаршаудың алдын алуға көмектеседі және қосылымды тұрақты ұстайды, егер аяқтау және жанасу беттері дұрыс орындалса.

С: Жалаңаш мыс немесе қалайыланған мыстан жасалған тоқуды таңдау керек пе?

Жалаңаш мыс бақыланатын орталарда үнемді болуы мүмкін. Ылғалды немесе жеңіл коррозияға ұшыраған жағдайларда, уақыт өте келе беттің тұрақты әрекетін сақтауға көмектесу үшін әдетте жалатылған жабын таңдалады. Ең жақсы таңдау экспозицияға, техникалық қызмет көрсету циклдарына және тоқтату әдісіне байланысты.

Сұрақ: Не маңыздырақ: өрудің ені немесе өрудің конструкциясы?

Құрылыс кем дегенде ені сияқты маңызды. Жіптер саны/диаметрі, тоқыма тығыздығы және аяқтау сапасы көбінесе төзімділік пен нақты әлемдегі қарсылық тұрақтылығын анықтайды.

С: Неліктен жерге қосу белдіктері қызады?

Жылыту әдетте қосылыстағы қарсылықты көрсетеді - беттің нашар дайындығы, шағын контакт аймағы, бос момент немесе дұрыс емес жабдық. Өрім жақсы болуы мүмкін; интерфейс кінәлі.

С: Мыс өрілген сымдарға арналған RFQ нені қамтуым керек?

Қолданбаны, ұзындықты, ені/қалыңдығы диапазонын (немесе мақсатты көлденең қиманы), қоршаған ортаны, қозғалыс/діріл сипаттамасын, аяқтау мәліметтерін (тесік өлшемі/аралық, құлақшалар) және кез келген қажетті құжаттаманы қосыңыз.

Ойларды аяқтау

Сатып алуМыс өрілген сымдарСіз оларға «жай мыс» сияқты қарауды тоқтатып, оларды электр және қозғалыс арасындағы жұмыс интерфейсі ретінде қарастыра бастасаңыз, оңай болады. Қоршаған ортаны анықтаңыз, тоқтатуды құлыптаңыз, сапаны тексеріңіз және контакт физикасына құрметпен орнатыңыз - сонда сіз ең қымбат сәтсіздік түрінен аулақ боласыз: үзіліс.
