Неліктен өрілген мыс түтік EMI экрандау және кабельді қорғау үшін таңдаулы таңдау болып табылады?

Заманауи электроника кішірейіп, жылдамырақ және шуға әлдеқайда сезімтал. Бұл тамаша — «жұмыс істейтін» кабель кездейсоқ қалпына келтіруді, тұрақсыз сигналдарды немесе сәйкестік сынақтарын сәтсіз өткізгенше. Егер сіз электромагниттік кедергі, статикалық разряд немесе тығыз жинақтарда сызылып, қысылып қала беретін сымдармен жұмыс істеп жатсаңыз,Өрілген мыс түтікбүкіл жүйені қайта жасамай-ақ жүзеге асыруға болатын ең практикалық түзетулердің бірі болып табылады.

Аннотация

Бұл мақала нені түсіндіредіӨрілген мыс түтікжасайды, ол шешетін жалпы мәселелер (EMI, абразия, статикалық жинақ және механикалық кернеу) және қоршаған ортаға дұрыс құрылысты қалай таңдау керек. Сондай-ақ, сіз нақты пайдалану жағдайларына материал опцияларын (жалаңаш мыс, қалайыланған мыс, күміс жалатылған мыс және тот баспайтын нұсқалар) сәйкестендіруге көмектесетін нақты таңдауды тексеру тізімін, орнатудың ең жақсы тәжірибелерін және салыстыру кестесін таба аласыз, осылайша артық төлеуден, төмен көрсетуден немесе оның артықшылықтарын жоққа шығаратын етіп орнатудан аулақ бола аласыз.

Мазмұны

1. Ауырсыну нүктелері өрілген мыс түтік шешеді
2. Өрілген мыс түтік дегеніміз не және ол қалай жұмыс істейді
3. Оң жақ өрілген мыс түтікті қалай таңдауға болады
4. Материал мен құрылысты салыстыру кестесі
5. Орнату және жерге қосудың ең жақсы тәжірибелері
6. Ол жиі қолданылатын жерде
7. Іс жүзінде маңызды болып табылатын көздер мен сапа тексерулері
8. Жиі қойылатын сұрақтар
9. Қорытынды

Контур

• Мәселеңіз EMI, статикалық, қажалу немесе қатты иілген шаршау екенін анықтаңыз
• Қорғау өнімділігін және іс жүзінде «қамту» нені білдіретінін түсініңіз
• Қоршаған ортаңыз үшін дұрыс материалды таңдаңыз (ылғалдылық, тұз, жылу)
• Кабельді тұншықтырмай немесе бос орындар қалдырмай қондыратын етіп өлшемін дұрыс қойыңыз
• Қорғау «сәндік» болмас үшін оны тиісті ұштармен орнатыңыз.
• Қарапайым тексерулер арқылы растаңыз: үздіксіздік, сәйкестік және жерге қосу тұтастығы

Ауырсыну нүктелері өрілген мыс түтік шешеді

Адамдар әдетте іздей бастайдыӨрілген мыс түтік«жұмбақ» бірдеңе дұрыс емес болғанда, әсіресе қозғалтқыштар, инверторлар, коммутациялық қуат көздері, реле немесе тығыз сым сымдары бар жинақтарда. Мұнда ең көп таралған ауырсыну нүктелері қарастырылады:

• Тұрақсыз сигналдар және EMI ​​бас аурулары:Шуды біріктіру деректер қателерін, сенсордың дрейфін, дыбыс дыбысын немесе қатені түзету қиын болатын үзік байланыс ақауларын тудыруы мүмкін.
• Сәтсіз EMC немесе сәйкестік сынақтары:Сіз функционалдық сынақтардан өтесіз, бірақ шығарындылар немесе сезімталдық сынақтары жұмыс істемейді — көбінесе экрандау саңылаулары немесе әлсіз жерге қосу себебінен.
• Үйкеліс және механикалық тозу:Металл жиектері, қозғалатын жинақтар немесе дірілге ауыр жүйелер арқылы өткізілген кабельдер уақыт өте келе оқшаулау арқылы тозуы мүмкін.
• Статикалық электр тогының жиналуы:Құрғақ ортада немесе қозғалатын кабель тасымалдаушыларында статикалық ток жиналып, сезімтал компоненттерге ағып кетуі мүмкін.
• Тығыз бағыттау және қайталанатын иілу:Кейбір қорғаныс жеңдері қатты немесе көлемді. Өрілген түтік белдікпен иілу және иілу кезінде қорғаныс қосады.

Негізгі идея: өрілген түтік жай ғана «жең» емес. Бұл дұрыс көрсетілген және орнатылған кезде кедергілерді азайтатын, сымдарды қорғайтын және қажетсіз электр энергиясы үшін басқарылатын жолды қамтамасыз ететін функционалды қабат.

Өрілген мыс түтік дегеніміз не және ол қалай жұмыс істейді

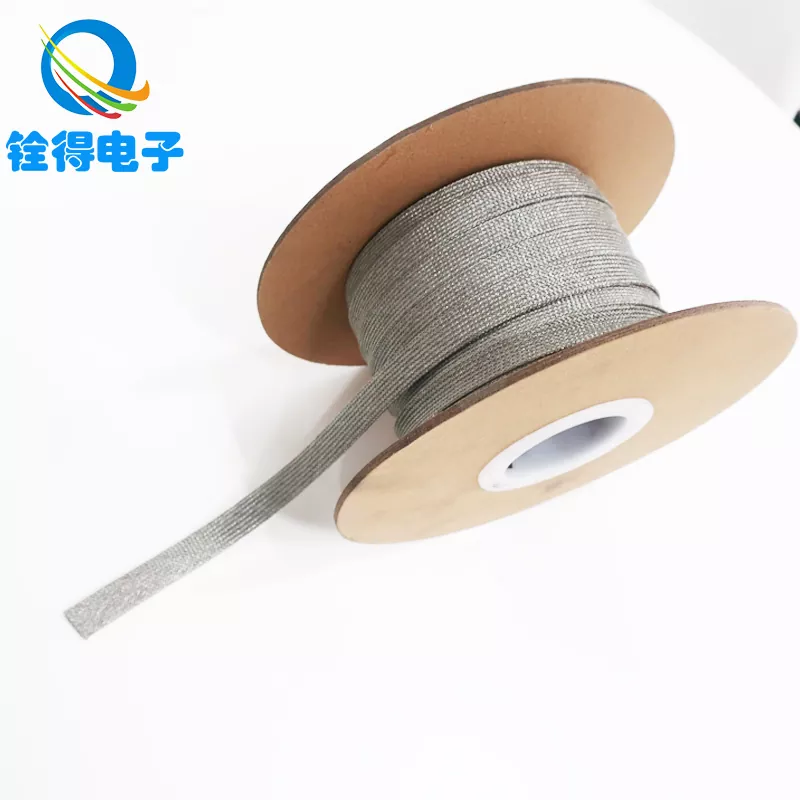

A Өрілген мыс түтікөткізгіш сымдарды иілгіш жеңге айналдыру арқылы жасалған құбырлы тор. Кабель шоғырының айналасында өткізгіш желіні құрайтындықтан, ол көмектесе алады:

• Электромагниттік кедергіні әлсіретуөткізгіш кедергісі бар сезімтал өткізгіштерді қоршау арқылы
• Шығарындыларды азайтуәйтпесе сыртқа тарайтын шуды қамту арқылы
• Статикалық разряд мүмкіндігін қамтамасыз етіңізтиісті жерге қосылған кезде
• Механикалық қорғанысты жақсартутозуға, сығуға және сызатуға қарсы

Нақты жүйелерде өнімділік егжей-тегжейлерге байланысты: өрудің тығыздығы, жабу, сым диаметрі және ең бастысы — тоқуды қалай аяқтау және жерге қосу. Нашар аяқталуы бар жоғары сапалы өрім дұрыс орнатылған орташа өрімге қарағанда нашар жұмыс істей алады.

Оң жақ өрілген мыс түтікті қалай таңдауға болады

Таңдау аӨрілген мыс түтік«ең қымбат» опцияны таңдау туралы емес. Бұл түтік сипаттамаларын қоршаған ортаға және сәтсіздік режиміне сәйкестендіру туралы. Мына бақылау тізімін пайдаланыңыз:

• Негізгі мақсатты анықтаңыз:EMI экрандау, қажалудан қорғау, статикалық разряд, жерге қосу үздіксіздігі немесе комбинациясы?
• Қоршаған ортаны растаңыз:жабық құрғақ, ылғалды, тұзды спрей, жоғары температура, химиялық әсер немесе сыртқы қоршау ма?
• Кабель жинағының өлшемін өлшеңіз:сымның сыртқы диаметрі (OD), сонымен қатар қосқыштарды кеңейту қажеттілігі.
• Материал/аяқтау туралы шешім қабылдаңыз:бақыланатын орталар үшін жалаңаш мыс, коррозияға төзімділік үшін қалайыланған, арнайы өткізгіштік қажеттіліктері үшін күміс жалатылған немесе қатал жағдайлар үшін тот баспайтын опциялар.
• Өрімнің жабылуын және тығыздығын тексеріңіз:жоғарырақ қамту әдетте экрандауды жақсартады, бірақ ауа ағынын азайтады және қаттылықты арттырады.
• Аяқтау әдісін жоспарлаңыз:қысқыш, сығымдау, дәнекерлеу немесе қалқанды тоқтату жолағы — бұл өнімділікке көптеген адамдар күткеннен де көп әсер етеді.

Өлшемді анықтаудың практикалық ережесі: байламға біркелкі сәйкес келетін ішкі диаметрді мәжбүрлемей таңдаңыз. Тым тығыз және сіз тоқуды деформациялайсыз (және кабельге кернеу). Тым бос және сіз бос орындарды, қозғалысты және сәйкес келмейтін байланыстарды жасайсыз.

Материал мен құрылысты салыстыру кестесі

Орнату және жерге қосудың ең жақсы тәжірибелері

Бұл жерде көптеген қорғаныс жобалары сәтсіздікке ұшырайды - өрімнің «нашар» болғандықтан емес, орнату оны тиімсіз ететіндіктен. Қарапайым және тәртіпті сақтаңыз:

• Үздіксіз қамтуды сақтау:Кедергілер үшін ағып кету жолдарын тудыратын үлкен саңылаулардан, тартылған ашық бөліктерден немесе кенет диаметрлі ауысудан аулақ болыңыз.
• Дұрыс аяқтаңыз:Мүмкіндігінше, тоқыма айналасында дәйекті, 360 градус контакт жасайтын қысқышты немесе аяқтау жолағын пайдаланыңыз.
• Ниетпен негіздеу:Қорғау өнімділігін қаласаңыз, тоқуды төмен кедергісі бар жолды пайдаланып тұрақты жерге сілтемеге қосыңыз. Ұзын, жіңішке «шошқалар» жоғары жиіліктерде тиімділікті төмендетуі мүмкін.
• Ұштарды қорғаңыз:Тозуды болдырмас үшін және астындағы оқшаулаудың өткір жиектерімен зақымдануды азайту үшін термиялық қысқарту немесе механикалық деформацияны басу қосыңыз.
• Қозғалыс есебі:Қозғалыс әбзелдерінде өрім кернеу нүктесіне айналмас үшін жеткілікті босаңсуға мүмкіндік беріңіз.

Жылдам тексеру әдеті: орнатқаннан кейін өру ұзындығы бойынша үздіксіздікті тексеріп, аяқтау нүктелеріңізде берік механикалық байланыс бар екеніне көз жеткізіңіз. Егер өрімнің соңында еркін бұралуы мүмкін болса, сіздің «қалқаныңыз» сіз ойлағандай жабыспауы мүмкін.

Ол жиі қолданылатын жерде

Сіз көресізӨрілген мыс түтіксезімтал сигналдарды шулы қуат электроникасымен немесе сымдардың қатаң шектеулерімен араластыратын кез келген салада. Жалпы сценарийлерге мыналар жатады:

• Компьютерлер және деректер жабдықтары:ішкі деректерді және электр желілерін кедергілерден және механикалық тозудан қорғау
• Коммуникациялық жүйелер:сыртқы кедергілерді азайту және сымдар арасындағы өзара сөйлесуді азайту
• Автомобиль электроникасы:күрделі борттық электромагниттік орталарда тұрақты жұмысты қолдау
• Өнеркәсіптік автоматтандыру:PLC басқару сымдарының, мотор жетектерінің және сенсорлық сымдардың айналасындағы кабельді қорғау
• Медициналық құрал-жабдықтар:дәл аспаптар мен диагностикалық жүйелер үшін жақсартылған электромагниттік тұрақтылық

Жүйеде ауысу, жылдам өтпелі процестер немесе тығыз жіптерді бағыттау болса, өрілген жең ең үнемді жақсартулардың бірі болуы мүмкін, әсіресе тақталарды қайта жобалаумен, кабель бағыттарын өзгертумен немесе барлық жерде үлкен сүзгілерді қосумен салыстырғанда.

Іс жүзінде маңызды болып табылатын көздер мен сапа тексерулері

Барлық өрілген түтіктер бірдей емес. Екі түтік бір қарағанда ұқсас болып көрінуі және нақты жинақтарда мүлдем басқаша жұмыс істеуі мүмкін. Жабдықтаушыларды бағалау кезінде нақты көрсеткіштерге назар аударыңыз:

• Біркелкі өру құрылымы:дәйекті тоқу әлсіз жерлерді азайтады және орнату кезінде қайталануды жақсартады
• Тұрақты өлшемдер:ішкі диаметрі мен кеңею әрекеті партиялар бойынша болжамды болуы керек
• Материалдың және әрлеудің консистенциясы:қаптау/аяқтау сапасы коррозияға төзімділікке және ұзақ мерзімді электрлік тұрақтылыққа әсер етеді
• Механикалық өңдеу:жақсы өрілген өрімдер маршруттау кезінде тозуға, деформациялануға және ілінуге қарсы тұрады
• Баптауды қолдау:егер әбзелдеріңізде әдеттен тыс диаметрлер, ұзындықтар немесе аяқтау қажеттіліктері болса, теңшеу уақытты үнемдейді және құрастыру қаупін азайтады

Дәл осы жерде тәжірибелі өндірушімен жұмыс істеу сынақ және қателіктерді азайтады. Мысалы,Dongguan Quande Electronics Co., Ltd. бірнеше қолданбалы орталарда экрандау және кабельді қорғауға арналған өрілген мыс түтік опцияларын шығарады және гильзаны қалай бағыттауды және аяқтауды жоспарлайтыныңызға байланысты әртүрлі материал таңдаулары мен техникалық сипаттамаларын қолдай алады.

Жиі қойылатын сұрақтар

1-сұрақ: Өрілген мыс түтік экрандау үшін де, физикалық қорғаныс үшін де жұмыс істей ме?
A:Иә. Ол электромагниттік кедергілерді азайтуға көмектеседі, сонымен қатар кабельдерді қажалудан және қысудан қорғайды. Баланс өрудің тығыздығына және түтіктің қалай орнатылғанына байланысты.

2-сұрақ: Қалайы мыс әрқашан жалаң мысқа қарағанда жақсы ма?
A:Әрқашан емес. Жалаңаш мыс бақыланатын ортада жақсы жұмыс істейді және көбінесе үнемдірек. Ылғалдылық, тотығу қаупі немесе қатал ортада ұзақ қызмет ету мерзімі маңызды болғанда қалайыланған мыс ақылды таңдау болып табылады.

3-сұрақ: Кабель байламы үшін өрілген мыс түтіктің өлшемін қалай анықтауға болады?
A:Толық буманың сыртқы диаметрін өлшеп (куртка қалыңдығын қоса) және күштемей сырғытатын ішкі диаметрді таңдаңыз. Бумада қосқыштар болса, кеңейтілетін жеңді қарастырыңыз немесе аяқтамас бұрын орнатуды жоспарлаңыз.

4-сұрақ: Неліктен экрандау кейде тіпті өрілген жеңмен де «жұмыс істемейді»?
A:Ең көп таралған себеп - нашар тоқтату немесе жерге қосу. Егер өрім дұрыс жалғанбаса (немесе жерге қосу жолы жоғары кедергі болса), экрандау тиімділігі күрт төмендеуі мүмкін.

5-сұрақ: Өрілген мыс түтік статикалық электр тогына көмектесе ала ма?
A:Ол басқарылатын разряд жолына қосылған кезде мүмкін. Өрімнің өткізгіштігі оның жиналып, күтпеген жерден ағып кетуіне жол бермей, статикалық жинақты таратуға көмектеседі.

Қорытынды

Егер сіз EMI-мен күресіп жатсаңыз, үзік-үзік ақауларды іздеп жатсаңыз немесе қатты, кернеуі жоғары маршруттау жолдарында белдіктерді қорғауға тырыссаңыз,Өрілген мыс түтік- дизайнды төңкеріп тастамай, үлкен нәтижелерге қол жеткізе алатын жаңартулардың бірі. Бұл сіздің ортаңыз үшін дұрыс материалды таңдау, оны дұрыс өлшемдеу және үздіксіз қорғаныс пен сенімді контактіні сақтайтын етіп тоқтату.

Егер дұрыс спецификацияны таңдауға көмектескіңіз келсе немесе нақты жинақтағы кедергі немесе ұзақ мерзімділік мәселесін шешуге тырыссаңыз —Dongguan Quande Electronics Co., Ltd.сіздің жобаңызға қолданбаңызға бейімделген өрілген мыс түтік опцияларымен қолдау көрсете алады. «Болжаудан» таза, сенімді сымды шешуге көшуге дайынсыз ба?бізбен хабарласыңыталаптарыңызды талқылау және практикалық ұсыныс алу.
