Неліктен жердегі сым қауіпсіз электр жүйелері үшін маңызды?

Аннотация

A Жер сымыжиі құсбелгі элементі ретінде қарастырылады — бірдеңе дұрыс болмайынша: машина шассиі дірілдейді, ажыратқыш кездейсоқ істен шығады, сенсор қоқысты оқиды немесе кернеу басқару тақтасын шығарады. Бұл мақалада жерге тұйықтау сымы не істейтінін, оның «бейтараптан» қалай айырмашылығы барын қарастырады. байланыстыру неліктен маңызды және таңдау мен орнатудың қандай бөлшектері тұтынушыны жиі ауыртады. Сіз сондай-ақ анық, өріске ыңғайлы бақылау тізімін аласыз, жалпы жерге қосу сымдарының салыстыру кестесі және қайталанатын мәселелер бойынша ақаулықтарды жою туралы жиі қойылатын сұрақтар.

Мазмұны

• Жерге қосу сымы дегеніміз не және ол қандай мәселені шешеді?
• Жерге және бейтарапқа қарсы байланыс: сәтсіздікке әкелетін шатасу
• Тұтынушының ауырсынуы дұрыс Жер сымын азайтады
• Жерге қосу сымдарының түрлері және олардың әрқайсысы қай жерде орналасады
• Жобаңыз үшін дұрыс жер сымын қалай таңдауға болады
• Қайта өңдеуді болдырмайтын орнатудың ең жақсы тәжірибелері
• Жалпы қателер және жылдам түзетулер
• Тексеру және техникалық қызмет көрсету бойынша кеңестер
• Жиі қойылатын сұрақтар

Контур

1. Жер сымын қарапайым тілде анықтаңыз және «ақаулық ток жолын» түсіндіріңіз.
2. Әдеттегі қате түсініктерді жою үшін негізді, бейтарапты және байланыстыруды нақтылаңыз.
3. Нақты әлемдегі ауыру нүктелерін (соққы қаупі, EMI/шу, жағымсыз сапарлар, жабдықтың зақымдалуы) жерге қосу сапасына карталаңыз.
4. Қатты, бұрымды, өрілген және қалайы бар опцияларды әдеттегі қолданбалармен салыстырыңыз.
5. Таңдауды тексеру тізімі: өлшем, икемділік, орта, тоқтатулар және сәйкестік туралы ойлар.
6. Сенімділікті анықтайтын орнату қадамдары мен жұмыс бөлшектері.
7. Ақаулықтарды жою: жерге тұйықтаулар, үзіліссіз үздіксіздік, коррозия және діріл ақаулары.
8. Ұзақ мерзімді қауіпсіздік үшін техникалық қызмет көрсету және құжаттама практикасы.

Жерге қосу сымы дегеніміз не және ол қандай мәселені шешеді?

Оның негізінде, АЖер сымыашық металл бөлшектерді қосатын арнайы өткізгіш болып табылады (мысалы, жабдық корпустары, мотор жақтаулары, басқару панелдері, кабельдік науалар және құбыр) жерге қосу жүйесіне. Ең маңызды жұмыс – «электр қуатын жоғалту» емес. Жұмыс - қамтамасыз етутөмен кедергісі, болжамды жолақаулық тогы үшін қорғаныс құрылғылары (сақтандырғыштар, сөндіргіштер, пайдаланылған жерлерде RCD/RCBO қорғанысы) жылдам жұмыс істей алады.

Қауіпті токтың апаттық шығу жолы ретінде жерге сымды елестетіңіз. Оқшаулау сәтсіз болғанда немесе ток өткізгіш металл шассиге тигенде, ток ақауы ағуды қалайды. Егер ақаулық ток дұрыс орнатылған жерге сым арқылы жақсы жолға ие болса, қорғаныс құрылғысы қалыптан тыс жағдайды анықтай алады және қуатты жылдам ажыратыңыз. Егер жол нашар болса (қосылу бос, коррозия, сымның кішігірім, боялған контакт беті), ток күтпеген жолдар арқылы «ағып кетуі» мүмкін. соның ішінде сізді, мойынтіректерді, сигналдық экрандарды немесе сезімтал электрониканы.

Жерге және бейтарапқа қарсы байланыс: сәтсіздікке әкелетін шатасу

Көптеген жоба мәселелері үш түрлі идеяны араластырудан туындайды:

• Бейтарапқалыпты жұмыс кезінде (көптеген айнымалы ток жүйелерінде) ток өткізгіш қайтару өткізгіші болып табылады. Бұл жабдықты жерге қоюмен бірдей емес.
• Жер (жерлеу)қауіпсіздік пен анықтамалық потенциал үшін пайдаланылатын жерге/жерге қосу электродтарына және жерге қосу желісіне қосылу болып табылады.
• Байланысметалл бөлшектерді әдейі қосу, сондықтан олар бірдей электрлік потенциалды бөліседі және ақауларды сенімді түрде жою.

Практикалық нәтиже: сіздіңЖер сымыәдетте жабдықтың қауіпсіздігі үшін байланыстыру бөлігі болып табылады және ол үздіксіз, механикалық сенімді, және электрлік кедергісі төмен. Егер бейтарап және жер дұрыс емес жерде (немесе бірнеше жерде) бір-біріне байланған болса, айналмалы токтарды жасауға болады, шу проблемалары және болжанбайтын өшіру.

Тұтынушының ауырсынуы дұрыс Жер сымын азайтады

Тұтынушылар «кездейсоқ» электр ақаулары туралы шағымданған кезде, жерге қосу көбінесе үнсіз негізгі себеп болып табылады. Міне, дұрыс жобаланған және ауырсыну нүктелері орнатылғанЖер сымыазайтуға көмектеседі:

• Соққы қаупі және қауіпсіздік оқиғалары:жақсы байланыстырылған шасси ақаулық жағдайында жердегі потенциалға жақын қалады.
• Қолайсыздық тудыруы:нашар қосылымдар, әсіресе діріл немесе ылғалмен, үзіліссіз ақау белгілерін тудыруы мүмкін.
• EMI/сигналдағы шу:сенсорлар, PLC кірістері және байланыс желілері жерге қосу сілтемесі тұрақсыз болған кезде дұрыс емес әрекет етуі мүмкін.
• Толқындар мен найзағайдың өтпелі әсерінен болатын зақым:берік жерге қосу желісі өтпелі энергия жолдарын басқаруға көмектеседі.
• Мойынтіректер мен қозғалтқыш мәселелері:Байланыс әлсіз немесе сәйкес келмейтін кезде адасқан токтар мойынтіректер арқылы өтетін жолдарды табуы мүмкін.
• Қымбат қайта өңдеу:жерге қосу қателері іске қосылғанға дейін сирек көрінеді — әрбір сағат қымбат болғанда.

Жақсы жерге сым стратегиясы «жұмбақ тоқтау уақытын» болжамды өнімділікке айналдырады. Сатып алушылар түптеп келгенде осыны қалайды: кері қоңыраулардың аз болуы, таза деректер және драмасыз тексеруден өтетін қауіпсіз жабдық.

Жерге қосу сымдарының түрлері және олардың әрқайсысы қай жерде орналасады

Әрқайсысы емесЖер сымыбірдей. «Ең жақсы» таңдау қозғалысқа, дірілге, қоршаған ортаға және тоқтату әдісіне байланысты.

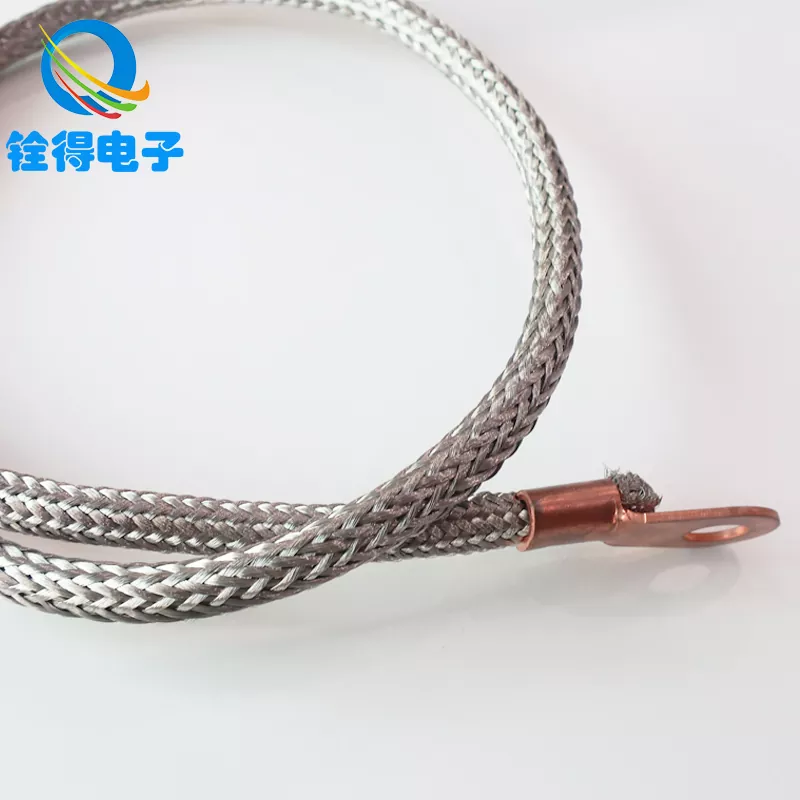

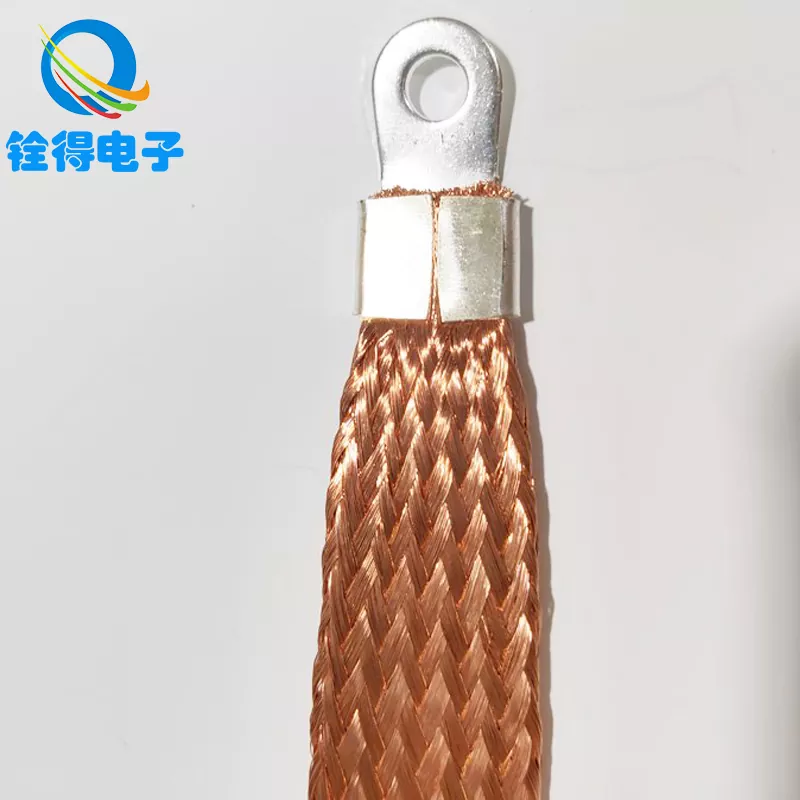

Қолданбаңызда есіктер, алынбалы қақпақтар немесе діріл бар болса (генераторлар, электр зарядтағыштары, CNC машиналары, лифттер және күнделікті ашылатын/жабылатын металл шкафтар) өрілген опциялар шаршауға байланысты сәтсіздіктерді айтарлықтай азайтады.

Жобаңыз үшін дұрыс жер сымын қалай таңдауға болады

Таңдау аЖер сымы«қалыңырақ әрқашан жақсы» туралы азырақ және нақты сайт жағдайында қауіпсіздік талаптарын сенімді түрде орындау туралы көбірек. Сатып алушының классикалық өкініштерін болдырмау үшін осы бақылау тізімін пайдаланыңыз:

• Электр қуаты:Өткізгіштің өлшемін қолданыстағы кодқа/стандартқа және жоғары ағындағы қорғаныс құрылғысына сәйкес белгілеңіз. Қорғаныс жұмыс істеуі үшін жерге тұйықталу жолы жеткілікті ұзындықтағы ақаулық токты қауіпсіз өткізуі керек.
• Механикалық орта:Егер ол қозғалса, бүгілсе немесе дірілсе, икемділікке (жіпті немесе өрілген) және кернеуді азайтуға басымдық беріңіз.
• Коррозияға ұшырау:Ылғалдылық, тұз спрейі, химиялық заттар және сыртқы қондырғылар көбінесе қалайыланған мыс пен қорғалған ұштардан пайда көреді.
• Аяқтау әдісі:Сымның түрін құлақшаларға, феррулерге, қысқыш құралдарға және айналу моментінің сипаттамаларына сәйкестендіріңіз. Аяқтау ұқыпсыз болса, тамаша сым сәтсіз аяқталады.
• Маршруттау шектеулері:Өткір жиектер мен қысу нүктелерінен аулақ болыңыз. Панельдер ашылатын қызмет циклдарын жоспарлаңыз.
• Сәйкестік және құжаттама:Техникалық қызмет көрсету топтары болжамас үшін құрылым бойынша бөлік нөмірлері мен орнату жазбаларын стандарттаңыз.

Бұл жерде мамандандырылған өндіруші көмектесе алады.Dongguan Quande Electronics Co., Ltd. өнеркәсіпте қолданылатын жерге қосу өткізгіштерінің шешімдерін қолдайды және электрлік қолданбалар, соның ішінде қозғалыс пен сенімділік маңызды болған кезде икемді өрілген опциялар. Сатып алушылар үшін жеңіс өзгермелілікті азайтады: тұрақты құрастыру кезінде құрылыс және болжамды өңдеу іске қосу кезінде күтпеген жағдайларды азайтады.

Қайта өңдеуді болдырмайтын орнатудың ең жақсы тәжірибелері

Жерге қосу ақауларының көпшілігі өткізгіштің өзінен туындамайды - олар шеберлікке байланысты. Мұнда a сақтайтын далада дәлелденген әдіс барЖер сымыжылдар бойына сенімді:

Бас ауруын сақтайтын қарапайым әдет: жерге қосу нүктелерін «қосымша бұрандалар» емес, маңызды қауіпсіздік компоненттері сияқты өңдеңіз. Оларды белгілеңіз, тексеріңіз және қол жетімді етіп қойыңыз.

Жалпы қателер және жылдам түзетулер

Міне, тұтынушылардың ең көп шағымдарын тудыратын құқық бұзушылар, сонымен қатар ең жылдам түзету әрекеттері:

• Боялған металға жерлендіру:құлақ аймағындағы бояуды алып тастаңыз және дұрыс байланыстыратын жабдықты пайдаланыңыз.
• Өлшемі төмен өткізгіш «ток өткізбейтіндіктен»:ақаулық жағдайлары үшін өлшем, қалыпты жұмыс емес.
• Қозғалыстағы есіктерде тұтас сымды пайдалану:деформациясы бар сымды немесе өрілген жерге қосу сымына ауысыңыз.
• Дірілден кейін бос бекіткіштер:дұрыс бұрау моменті тәжірибесін қолданыңыз, қажет болған жағдайда жабдықты бекітіңіз және күйіп болғаннан кейін моментті қайта тексеріңіз.
• Өткір жиектерге жақын жолсыз бағыттау:жиектерді қорғауды, бекітпелерді және қысқыштарды қосыңыз; жердегі жолды физикалық түрде қорғаңыз.
• Бірнеше негізді/бейтарап байланыстар, олар болмауы керек:жүйелік диаграмманы қарап шығыңыз және стандарт пен сайт ережелеріне сәйкес байланыстыру нүктелерін түзетіңіз.

Тексеру және техникалық қызмет көрсету бойынша кеңестер

A Жер сымыоның ең әлсіз байланысы сияқты сенімді. Бұл тексерулерді күнделікті техникалық қызмет көрсетуге, әсіресе жоғары дірілді немесе сыртқы қондырғылар:

• Көрнекі тексеру:түсінің өзгеруін, тозған өруді, құлақтардың айналасындағы коррозияны және бос қысқыштарды іздеңіз.
• Механикалық тексеру:терминалдардағы қозғалысты ақырын тексеріңіз; дірілдегеннің бәрі болашақтағы сәтсіздік.
• Үздіксіздікті тексеру:жоспарлы өшірулер кезінде шассиден/есіктен жердегі жолаққа төмен қарсылықты тексеріңіз.
• Экологиялық тығыздау:ылғалды немесе коррозияға ұшыраған жерлерде тығыздауды жақсартыңыз және коррозияға төзімді материалдар мен қорғаныс қақпақтарын қарастырыңыз.
• Құжаттама:жерге қосу сынақтарының нәтижелерін және кез келген өзгерістерді жазып алыңыз — келешек ақауларды жою күрт жылдамырақ болады.

Жиі қойылатын сұрақтар

С: Кез келген сым «металға қосылса» жерге қосу сымы ретінде пайдалана аламын ба?
A:Ол қолданбаға сәйкес болуы және сіздің басқару кодыңыз/стандартыңыз бойынша ақаулық ток жолдары үшін дұрыс өлшемді болуы керек. Сондай-ақ, аяқтау әдісі және байланыс бетін дайындау өткізгіштің өзі сияқты маңызды.

С: Неліктен мен жерге сым қосылған кезде де шуды немесе тұрақсыз сенсор көрсеткіштерін көремін?
A:Жалпы себептерге бос байланыс нүктелері, жоғары ток кабельдерінің жанында нашар бағытталу, айналмалы токтарды тудыратын бірнеше байланыстыру нүктелері немесе панельдер арасындағы әлсіз анықтамалық нүкте жатады. Байланыстың тұтастығын жақсартыңыз, сезімтал сигнал жолдарын қуат жолдарынан бөліңіз және байланыстардың қай жерде пайда болатынын тексеріңіз.

С: Өрілген жер сымын қашан қарастыруым керек?
A:Қозғалыс немесе діріл болған кезде — есіктер, топсалы қақпақтар, машина қорғаныштары, икемді қосылыстар немесе қатты өткізгіш уақыт өте шаршайтын кез келген жерде. Үздіксіз үздіксіздік ақауларын азайту үшін жиі өрілген опциялар таңдалады.

С: Қалың жер сымы әрқашан жақсы қорғаныс дегенді білдіре ме?
A:Автоматты емес. Мақсат - қорғаныс құрылғысына және орнату ережелеріне сәйкес келетін төмен кедергісі бар ақаулық жолы. Өлшемді ұлғайту құлақшалар мен аппараттық құралдар сәйкес келмесе, маршруттау/тоқтату мәселелерін тудыруы мүмкін. «Дұрыс өлшем + дұрыс орнатылған» «өте қалың + нашар аяқталды» дегенді білдіреді.

С: Неліктен менің сөндіргішім немесе RCD/RCBO іске қосу кезінде ештеңе «дұрыс емес» болса да істен шығады?
A:Іске қосу өтпелі кезеңдері, сүзгілерден/VFD-дан ағып кету токтары, ылғал немесе тұрақсыз байланыстыру жұмыстарды тудыруы мүмкін. Жерге қосудың үздіксіздігін тексеріңіз, оқшаулау күйін тексеріңіз, қорғаныс құрылғысының дұрыс түрін растаңыз және жерге қосу/байланыс схемасын күтпеген параллель жолдар үшін қарап шығыңыз.

С: Менің Ground Wire қосылымым өз жұмысын орындап жатқанын растаудың ең жылдам жолы қандай?
A:Жабдықтың шассиі (және кез келген есіктер/қорғаулар) мен негізгі жердегі жолақ арасында үздіксіздік сынамасын орындаңыз, содан кейін ұштардың тығыз және таза металға бекітілгенін растаңыз. Нәтижені құжаттаңыз, осылайша уақыт өте келе өзгерістерді байқау оңай.

Соңғы қабылдау

A Жер сымыжай ғана қауіпсіздік формальдылығы емес, ол өнімділік құрамдас бөлігі. Ол соғу қаупін азайтады, жүйе тұрақтылығын жақсартады, электрониканы қорғайды, және күнді босқа өткізетін «елес ақаулардың» алдын алу арқылы іске қосу кезінде уақытты үнемдейді. Егер сіз жерге қосуды жобаланған жүйе ретінде қарастырсаңыз (ойланған емес), Сіз қауіпсіз қондырғылар мен тыныш техникалық қызмет көрсету топтарын аласыз.

Егер панельдер, жабдық қоршаулары немесе икемді байланыстыру нүктелері үшін жерге тұйықтау өткізгіштерін көрсетсеңіз,Dongguan Quande Electronics Co., Ltd.дирижер стилін нақты жұмыс жағдайларына сәйкестендіруге көмектеседі. Қайта өңдеуді азайтуға және сенімділікті арттыруға дайынсыз ба?Бізбен хабарласыңыөтініш мәліметтерімен, және біз сізге қоршаған ортаға, қозғалыс қажеттіліктеріне және орнату жұмыс үрдісіне сәйкес келетін жерге қосу шешімін таңдауға көмектесеміз.
