Неліктен икемді, төмен кедергісі бар қосылымдар үшін мыс өрілген сымдарды таңдау керек?

Аннотация

Мыс өрілген сымдаржерлендіру жүйелерінің, электр қуатын таратудың, дәнекерлеу жабдықтарының, тарату құрылғыларының, батареялардың және дірілге бейім машиналардағы «тыныш кейіпкерлер». Сатып алушылар әдетте «тоқу» идеясының өзімен күреспейді — олар нәтижелермен күреседі: тұрақсыз жерге қосу, қызып кеткен секіргіштер, жарылған құлақтар, күтпеген тоқтаулар және партиядан партияға сәйкес келмейтін сапа. Бұл нұсқаулық мыс тоқылған сымдардың қалай жұмыс істейтінін, олар қатты өткізгіштерден қай жерде жақсы жұмыс істейтінін, дұрыс тоқуды қалай анықтауға болатынын және ең жиі кездесетін қателерді болдырмау жолдарын қарастырады. Жол бойында таңдауды тексеру парақтарын, практикалық салыстыру кестесін және ақаулықтарды жою бөлімін таба аласыз, осылайша қолданбаңызды дұрыс құрылымға сәйкестендіріп аласыз.

Мазмұны

• Контур
• Мыс өрілген сымдар дегеніміз не және олар қайда қолданылады?
• Мыс өрілген сымдар қандай ауырсыну нүктелерін шешеді?
• Оң жақ өруді қалай белгілейсіз?
• Практикалық кестеде салыстырылған өру опциялары
• Өрілген қосылымдарды қалай орнатасыз және сақтайсыз?
• Ақаулықтарды жою: неге өрім қызып кетеді немесе істен шығады?
• Сатып алушылар үшін қандай сапа тексерулері маңызды?
• Жиі қойылатын сұрақтар
• Қорытынды ойлар

Контур

• Мыс өрілген сымдарды және әдеттегі «секіргіш/жер бауын» пайдалану жағдайларын анықтаңыз
• Сатып алушының ауырсыну нүктелерін өлшенетін техникалық талаптарға қосыңыз
• Негізгі ерекшелік элементтерін түсіндіріңіз: көлденең қима, жіптердің саны, қаптау, оқшаулау, аяқтау
• Шешім кестесін және сатып алушының бақылау тізімін ұсыныңыз
• Ыстық нүктелер мен ерте істен шығуды болдырмайтын орнату тәжірибелерін қамтиды
• Қызып кету, коррозия, тозу және крекинг ақауларын жою картасын бөлісіңіз
• Тұрақты сапа мен қадағалау мүмкіндігі үшін жеткізушіден не сұрау керектігін көрсетіңіз

Мыс өрілген сымдар дегеніміз не және олар қайда қолданылады?

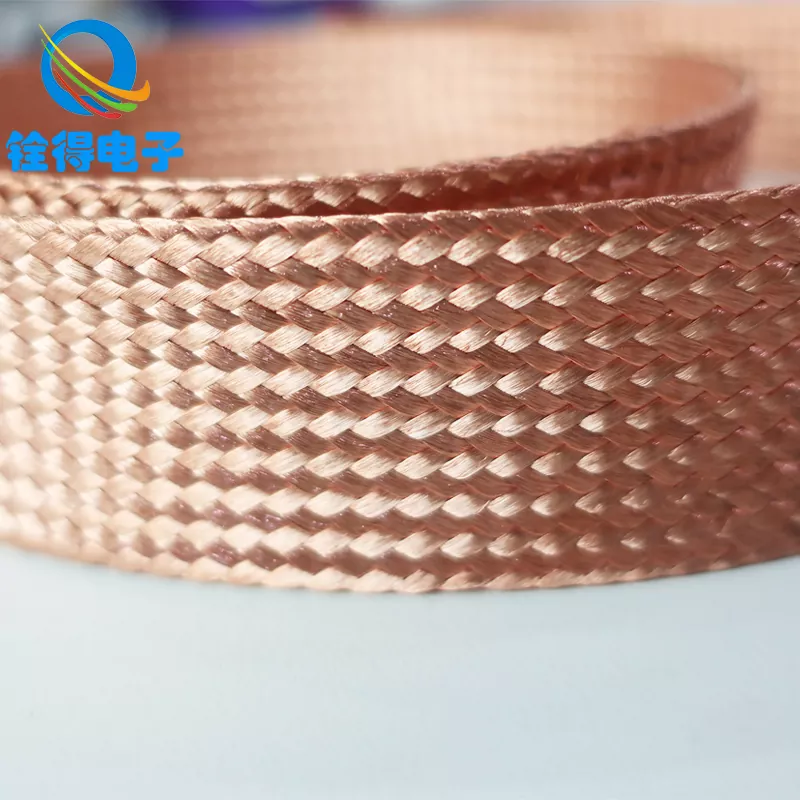

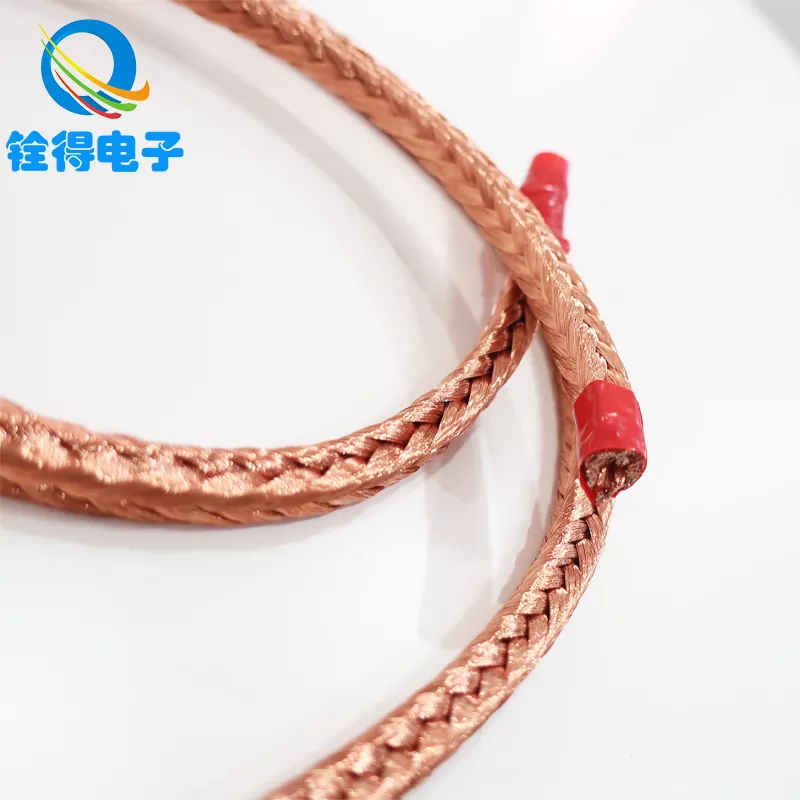

Мыс өрілген сымдар - көптеген жұқа мыс жіптерді жалпақ немесе құбырлы өрімге тоқу арқылы жасалған икемді өткізгіштер. Токты бір қатты өзек арқылы мәжбүрлеудің орнына, өрім токты бірнеше жіптерге және үлкенірек бет аймағына таратады. Міне, сондықтан тоқылған сымдар қозғалыс, діріл және қайталанатын иілу қатты өткізгішті шаршататын жерлерде соншалықты танымал.

Жалпы қолданбаларға мыналар жатады:

• Жерге қосу және байланыстыру белдіктерішкафтар, панельдер, шиналар және қоршаулар үшін
• Иілгіш секіргіштертарату құрылғыларында, трансформаторларда және UPS жүйелерінде
• Батарея мен инвертор қосылымдарыдіріл және термиялық цикл жиі болатын жерде
• Дәнекерлеу жабдықтарыжәне жоғары токты уақытша қосылыстар
• Темір жол, автомобиль және өнеркәсіп машиналарыдірілге төзімді жерге қосуды қажет етеді
• EMI басқарукедергісі төмен экрандау/жерге қосу жолдарында

Көптеген нақты құрылыстарда тоқудың өзі жалғыз құрамдас емес - аяқтау таңдаулары (ілмектер, феррулер, дәнекерленген ұштар), қаптау және оқшаулау айлар немесе жылдар қызмет еткеннен кейін қосылым тұрақты болып қала ма, соны анықтайды.

Мыс өрілген сымдар қандай ауырсыну нүктелерін шешеді?

Көптеген сатып алушылар мыс өрілген сымдарды күйіп болғаннан кейін іздейді - кейде сөзбе-сөз. Міне, өрудің түзетуге арналған ауырсыну нүктелері және басқа бөлік нөмірімен бірдей сәтсіздікті қайта жасамас үшін нені қадағалау керек.

• Дірілден сынған өткізгіштер
  Қатты сым және көптеген кабель конструкциялары жабдық дірілдеген кезде жұмыс істеп, қатайуы және ұштарының жанында жарылуы мүмкін. Өрілген өткізгіштер концентрленген шаршау нүктелерін азайта отырып, кернеуді көптеген жіптерге таратады.
• Буындардағы ыстық нүктелер
  Қызып кету сирек «мыс жеткіліксіздігінен» туындайды. Бұл әдетте жоғары жанасуға төзімділіктен туындайды: нашар қысу, біркелкі емес қысу, тотығу немесе сәйкес келмейтін құлақ өлшемі. Жақсы жасалған өрім плюс дұрыс құрастырылған аяқтау қарсылықты төмендетеді және температураның көтерілуін бақылауда ұстайды.
• Сенімсіз жерге қосу және жағымсыз ақаулар
  Жердегі жолдар тұрақты төмен кедергіні қажет етеді. Өрілген белдіктер жиі таңдалады, себебі олардың икемділігі есіктер, топсалар, қозғалтқыштар немесе жылжымалы жинақтар ауысқан кезде байланыс тұтастығын сақтайды.
• Ылғалды немесе жағалаудағы ортада коррозия
  Жалаңаш мыс тотығуы мүмкін; қатал ортада көптеген сатып алушылар артықшылық бередіқалайыланған мыс өрілген сымдаржақсартылған коррозияға төзімділік және бетінде тұрақты ұзақ мерзімді өткізгіштік үшін.
• Ассамблеяның бас ауруы
  Өрімдерді тар жерлерде және бұрыштарда оңай бағыттауға болады. Бірақ жіптердің саны немесе тоқыма тығыздығы қате болса, орнатушылар тозғанды, лас кесуді немесе құлақшалардың астындағы біркелкі емес қысуды көруі мүмкін.

Егер сіз бір «сатып алушының шындығын» алып тастағыңыз келсе: өрімнің икемділігі - артықшылық, бірақ тоқтату - нәтиже. Екеуін де көрсетіңіз.

Оң жақ өруді қалай белгілейсіз?

Адамдар «Маған мыс тоқылған сымдар керек» дегенде, олар көбінесе әртүрлі нәрселерді білдіреді: жеңіл байланыстыратын бау, жоғары ток секіргіші немесе қалқанның дренажы. Қате тырнақшаларды және сәйкес келмейтін жөнелтілімдерді болдырмау үшін қолданбаның бірінші мәліметтерін пайдаланып тоқуды көрсетіңіз.

1) Электрлік талап: ток, жұмыс циклі және рұқсат етілген температураның жоғарылауы

• Үздіксіз және үзілісті токты (және егер қажет болса, ең жоғары ток) анықтаңыз.
• Қоршаған ортаның температурасын, корпустың желдетуін және жақын жердегі жылу көздерін ескеріңіз.
• Баудың жерге қосуға/байланысқа (көбінесе қысқарақ және төменірек кернеу) немесе жүктеме тоғына (көбінесе жоғары ток тығыздығына қатысты) арналғанын растаңыз.

2) Көлденең қиманың ауданы және өрімнің құрылысы

• Эквивалентті көлденең қима(көбінесе мм²-де көрсетілген) - өрімнің өлшемін анықтаудың практикалық жолы.
• Жіптің диаметрі және жіптердің саныикемділік пен төзімділікке әсер етеді. Көбірек, жіңішке жіптер әдетте икемділікті арттырады.
• Өрудің ені мен қалыңдығытерминалдар мен маршруттау шектеулеріне сәйкестігіне әсер етеді.

3) Қабаттау және бетті әрлеу

• Жалаңаш мыс: тамаша өткізгіштік, бақыланатын орталар үшін ең жақсы.
• Қалайы мыс: жақсы коррозияға төзімділік, оңай дәнекерлеу, әдетте өнеркәсіптік және теңізге жақын орталар үшін таңдалады.

4) Оқшаулау және қорғау

• Кейбір өрімдер жалаңаш беріледі; басқалары қажалудан қорғау үшін ПВХ, силикон, ПЭТ гильзасын немесе термиялық шөгуді пайдаланады.
• Егер өрім өткір жиектерге немесе қозғалатын бөліктерге жақын болса, қорғаныс жеңін немесе курткалы дизайнды көрсетіңіз.

5) Тоқтатулар: сенімділікті анықтайтын деталь

• Бүктелген құлақшалар(сақина/күрек): дұрыс өлшемде және қысылғанда жалпы, жылдам және сенімді.
• Сығылған немесе дәнекерленген ұштары: жіптің таралуын азайтады және жоғары көлемді жинақтар үшін консистенцияны жақсартады.
• Саңылау өлшемі, тіл ені және болт сыныбы: мұндағы кішігірім сәйкессіздік буындардың босап, қызуын тудырады.
• Ұзындыққа төзімділік: тар қоршауларда адамдар күткеннен де маңызды.

Бір практикалық көздеу қадамы: ұзындығы, өрілген ені/қалыңдығы, аяқтау түрі, тесік диаметрі және жабыны бар қарапайым сызбаны бөлісіңіз. Тіпті негізгі эскиз де бір апта бойы алға-артқа шығудың алдын алады.

Практикалық кестеде салыстырылған өру опциялары

Өрілген қосылымдарды қалай орнатасыз және сақтайсыз?

Тіпті жоғары сапалы мыс өрілген сымдар, егер олар ойластырылғандай орнатылса, істен шығуы мүмкін. Далалық мәселелердің көпшілігі бірлескен сапаға байланысты. Міне, қарсылықты төмен ұстайтын және «жұмбақ қыздыруды» болдырмайтын таза, қайталанатын тәсіл.

• Жанасу беттерін дайындаңыз
  Байланыс орнында бояуды, тотығуды және қоқысты кетіріңіз. Егер стандарт талап етсе, тиісті тотығуға қарсы пастаны пайдаланыңыз.
• Дұрыс аппараттық моментті пайдаланыңыз
  Крутящий моменттің төмендігі микро доға мен қызуды тудырады; шамадан тыс момент құлақшаларды деформациялауы және тиімді байланыс аймағын азайтуы мүмкін. Жабдық сипаттамаларын орындаңыз және қажет болған жағдайда шайбаларды пайдаланыңыз.
• Иілу радиусын және деформацияны бақылаңыз
  Тікелей құлақшаны қатты бұрамаңыз. Өрімге жұмсақ қисық беріңіз, осылайша иілу аяқтау жиегінде емес, ұзындығы бойынша болады.
• Үйкелістен қорғаңыз
  Егер өрім металл жиектерге үйкелсе, жең немесе ілмек қосыңыз. Тозған жіптер жай ғана ретсіз емес - олар сәтсіздіктің басталу нүктесіне айналуы мүмкін.
• Қиын ортада мерзімді тексеру
  Кесілген жиектердегі түссіздікті (қызуды), жасыл/ақ түсті қалдықты (коррозияны), босаған болттарды және жіптің зақымдалуын іздеңіз.

Жоғары дірілдейтін жабдық қарапайым ережеден пайда көреді: қысқа жұмыс кезеңінен кейін бірінші орнатылған партияны тексеріңіз. Егер буындар салқын және тұрақты болса, масштабтау әлдеқайда қауіпсіз болады.

Ақаулықтарды жою: неге өрім қызып кетеді немесе істен шығады?

Егер мыс өрім қызып кетсе, оны жүйелік мәселе ретінде қарастырыңыз, себебі ол әдетте солай болады. Бөлшектерді соқыр ауыстырудың орнына негізгі себебін табу үшін осы жылдам картаны пайдаланыңыз.

• Симптомы: өрім құлақшаның жанында ыстық
  Ықтимал себептері: нашар иілу, дұрыс емес саңылау өлшемі, жеткіліксіз қысу, қосылыстағы тотығу, бос болт, сәйкес келмейтін жабу, ластанған контакт беті.
• Симптомы: өрімнің ортасында ыстық нүкте
  Ықтимал себептер: тоқ, күтпеген жұмыс циклі, жылу көзінің жанында бағыттау, қайталанатын иілу салдарынан ішкі жіптің зақымдалуы.
• Симптом: тозған және үзілген жіптер
  Ықтимал себептері: өткір жиектердің қажалуы, деформациясыз шамадан тыс қозғалу, дұрыс кесу әдісі, үйкеліс жолында гильзаның болмауы.
• Белгі: коррозия немесе түсінің өзгеруі
  Ықтимал себептер: химиялық әсер, ылғалдылық, әртүрлі металдармен гальваникалық әрекеттесу, қажет жерде қалайы қаптамасының болмауы.
• Белгі: үзік-үзік жерге қосу немесе шу
  Ықтимал себептер: бос монтаж, түйіспе астындағы боялған беттер, жеткіліксіз жанасу қысымы, ластанған байланыс нүктесі.

Егер сіз оны өлшей алсаңыз, мынаны орындаңыз: жүктеме кезінде температураның көтерілу сынағы және буындардағы миллиомдық тексерулер көбінесе тек визуалды тексеруге қарағанда мәселелерді тезірек анықтайды.

Сатып алушылар үшін қандай сапа тексерулері маңызды?

Масштаб бойынша мыс өрілген сымдарды сатып алған кезде, «жақсы көрінеді» сапа жоспары емес. Сіз консистенцияны, қадағалануды және өру мен аяқтаудың партиялар арасында бірдей әрекет ететінін дәлелдеуді қалайсыз.

Ақылды сатып алушылар әдетте мынаны сұрайды:

• Материалды тексеру: мыс сорты және қаптау түрі (жалаңаш/қалайы) анық көрсетілген
• Өлшемдік консистенциясы: ені, қалыңдығы, ұзындық рұқсаттары және аяқтау геометриясы
• Аяқтау процесін бақылау: сығымдау аспаптарының стандарттары немесе дәнекерлеу/пресстеу әдісінің құжаттамасы
• Электр өнімділігін тексеру: қарсылық мақсаттары, үлгі негізіндегі сынақ жоспарлары
• Механикалық тұтастық: мүмкін болса, құлақшаларды/соңғы арматураларды тартыңыз
• Қаптама тәртібі: транзит кезінде ұсақтауды, ластануды және жіптің деформациясын болдырмау

Тұрақты, ұзақ мерзімді жеткізу серіктесін қалайтын сатып алушылар үшін конвейердің шектеулеріне сәйкес келетін өру геометриясын және аяқталуларын реттей алатын өндірушімен жұмыс істеген жөн. Бұл жердеDongguan Quande Electronics Co., Ltd. жиі орналасады: жерге тұйықтау белдіктеріне, икемді секіргіштерге және қолданбаға арнайы қосылым конструкцияларына бейімделуге болатын мыс өрілген сым опцияларын қамтамасыз ету — сондықтан сіз жөнелтілім келгеннен кейін оны «сәйкестендіруге» мәжбүр болмайсыз.

Жиі қойылатын сұрақтар

Мыс өрілген сымдар мен стандартты икемді кабельдің айырмашылығы неде?

Икемді кабель оқшаулағыштың ішіндегі жіптерді жинайды және көптеген қуат қолданбалары үшін тамаша, бірақ ол әлі де тоқтауларға жақын кернеуді шоғырландыра алады және тығыз бағыттау жолдарында үлкенірек болуы мүмкін. Мыс өрілген сымдар тоқылған, тегіс және әдетте дірілге бейім жинақтарда жоғары икемділік, төмен профильді бағыттау және тұрақты байланыстыру/секіргіш өнімділігі қажет болғанда пайдаланылады.

Жалаңаш немесе қалайы бар мыс өрілген сымдарды таңдау керек пе?

Қоршаған орта құрғақ және бақыланатын болса, жалаңаш мыс өте жақсы болуы мүмкін. Ылғалдылықты, конденсацияны немесе ең аз күтіммен ұзақ қызмет ету мерзімін күтсеңіз, әдетте қалайыланған мыс жақсырақ болады, себебі ол коррозияны баяулатады және уақыт өте келе біріктірілген беттерді тұрақты ұстауға көмектеседі.

Ток үшін өрімнің өлшемін қалай анықтауға болады?

Қажетті үздіксіз ток, ең жоғары ток (бар болса), жұмыс циклі және рұқсат етілген температураның көтерілуінен бастаңыз. Содан кейін сәйкес эквивалентті көлденең қима ауданына сәйкестендіріңіз және аяқтау әдісіңіздің жоғары қарсылық әкелмейтінін растаңыз. Егер сенімсіз болсаңыз, нақты жүктеме жағдайында температураның көтерілуін прототип жасап, өлшеңіз.

Неліктен менің өрімім қалың болып көрінсе де қызып кетеді?

Көптеген жағдайларда, өру мәселе емес - буын. Нашар қысу, құлақ астындағы тотығу, бос болттар немесе боялған монтаждау беттері жылуға айналатын жанасу кедергісін арттыруы мүмкін. Бетті дұрыс дайындау және бақыланатын аяқтау процестері әдетте оны шешеді.

Мыс өрілген сымдар EMI немесе электр шуына көмектесе ала ма?

Олар, әсіресе жақсы жобаланған жерге қосу және байланыстыру стратегиясының бөлігі ретінде мүмкін. Өрістің геометриясы жерге қосуды тұрақтандыруға көмектесетін кедергісі төмен жолдарды ұсына алады, бірақ EMI басқаруы жүйе деңгейінде — маршруттау, қоршауды байланыстыру және қосылымның тұтастығы маңызды.

Дәл бағаны алу үшін жеткізушіге қандай ақпаратты жіберуім керек?

Қажетті ұзындықты, өрудің ені/қалыңдығы (немесе баламалы көлденең қимасы), жалаңаш пен қалайыланған, оқшаулау/жеңбеу қажеттіліктері, аяқтау түрі (саңылау/дәнекерленген/басылған), саңылау диаметрі, саны және қолдану ескертпелерін (діріл, температура, қоршаған орта) қамтамасыз етіңіз. Қарапайым сурет жиі түсінбеушіліктерді болдырмаудың ең жылдам жолы болып табылады.

Қорытынды ойлар

Мыспен өрілген сымдар - бұл қозғалыс кезіндегі сенімділік басымдылығыңыз болған кезде практикалық жаңарту: аз жарылған өткізгіштер, тұрақты жерге қосу және уақыт өте келе «жұмбақ» босап кетпейтін қосылымдар. Бұл трюкті тауар ретінде қарастыруды тоқтатып, оны құрастырылған құрамдас ретінде қарастыруды бастау болып табылады: оның өлшемін жұмыс үшін белгілеңіз, қоршаған орта үшін қаптауды көрсетіңіз және қарсылық пен жылуды анықтайтын аяқтау мәліметтерін бақылау.

Мыс өрілген сымдар үшін сипаттаманы, теңшеуді және қайталанатын сапаны оңтайландырғыңыз келсе (әсіресе жерге тұйықтау белдіктері мен икемді секіргіш жинақтар үшін) орнатудың нақты шектеулеріне тоқыма конструкциясын сәйкестендіретін өндірушімен жұмыс істеңіз.Dongguan Quande Electronics Co., Ltd.сәтсіздіктерді азайтуға, құрастыруды жеңілдетуге және жүйелердің салқын әрі тұрақты жұмыс істеуіне көмектесу үшін қолданбаға негізделген тоқуды таңдауды және бейімделген аяқтауды қолдай алады—бізбен хабарласыңыталаптарыңызды талқылау үшін.
