Мыс сымды сым қуат және басқару кабельдеріндегі сенімділікті қалай арттырады?

Аннотация

Дұрыс өткізгішті таңдау жоба нақты әлемде сәтсіздікке ұшырай бастағанға дейін қарапайым болып көрінетін шешімдердің бірі болып табылады: тығыз құбырдағы қызып кету, аяқтау кезінде үзілген жіптер, басқару тізбектеріндегі тұрақсыз көрсеткіштер немесе діріл шаршауынан туындаған тоқтау.Мыс сымды сым жиі дәл осы проблемаларды болдырмау үшін таңдалады - өткізгіштік, икемділік және механикалық төзімділікті теңестіру арқылы. Бұл мақалада мен сатып алушының ең көп кездесетін ауыртпалық нүктелерін (кернеудің төмендеуі, иілу радиусы, тоқтату сапасы, коррозия қаупі, тексеру стандарттары және жеткізушінің консистенциясы) арқылы өтіп, қолданбаңыз үшін дұрыс жіп құрылысын, өлшемін және бетінің әрлеуін қалай көрсету керектігін көрсетемін. Сіз сондай-ақ практикалық бақылау парақтарын, салыстыру кестелерін және нақты жиі қойылатын сұрақтар бөлімін таба аласыз, осылайша сіз «бұл жақсы деп ойлаймыз» дегеннен «бұл орындалатынын білеміз» дегенге ауыса аласыз.

Мазмұны

• Мақаланың мазмұны
• Тұтынушының ауырсыну нүктелері бұл мәселені шешеді
• Мыс сымды сым дегеніміз не
• Стренд қатты соғу кезінде
• Оны болжамсыз қалай анықтауға болады
• Салыстыру кестесі
• Аяқтау және орнату бойынша кеңестер
• Сатып алушылар сұрауы керек сапа тексерулері
• Жалпы қолданбалар
• Тұрақты жеткізушіні таңдау
• Жиі қойылатын сұрақтар
• Қорытынды

Мақаланың мазмұны

• АнықтаңызМыс сымды сымжәне оның алдын алуға арналған проблемалар
• Нағыз сатып алушының ауырсыну нүктелерін кондуктор таңдауымен салыстырыңыз
• Жіптің құрылысын, өлшемін және бетінің нұсқаларын түсіндіріңіз (жалаңаш және қалайыланған)
• Тәжірибелік спецификацияның бақылау тізімін ұсыныңыз
• Сәйкестіктерді айқын ету үшін салыстыру кестесін көрсетіңіз
• Жабдықты тоқтату, тексеру және жеткізушіні тексеру
• Сатып алу топтары мен инженерлер ең көп қоятын сұрақтарға жауап беріңіз

Тұтынушының ауырсыну нүктелері бұл мәселені шешеді

Мен кондукторлар туралы естіген шағымдардың көпшілігі металлға қатысты емес - олар дирижердің аман қалуы туралы. Міне, мәселелерМыс сымды сымазайту үшін әдетте таңдалады:

• Аяқтаулардағы жарықтар немесе сынулар:қайталанатын иілу, діріл немесе қатты бағыттау қатты өткізгіштерді шаршатады.
• Ыстық нүктелер және қызып кету:төмен өлшемді өткізгіштер немесе нашар ұштықтар сізге қажет емес жерде жылуды тудырады.
• Кернеудің төмендеуі және тұрақсыз өнімділік:кабельдің ұзақ жүруі немесе жоғары ток жүктемесі төмен көрсетілген сымды жазалайды.
• Коррозияға байланысты ақаулар:ылғалдылық, тұзды ауа және химиялық әсер ету өткізгіштер мен қосылымдарға әсер етуі мүмкін.
• Жеткізушілерден сәйкес келмейтін партиялар:егер процесті басқару әлсіз болса, тізбектердің саны, диаметрге төзімділік және беттің күйі өзгеруі мүмкін.
• Баяу орнату және қайта өңдеу:маршруттау және аяқтау кезінде сізбен күресетін кабельдер уақыт пен еңбек құны.

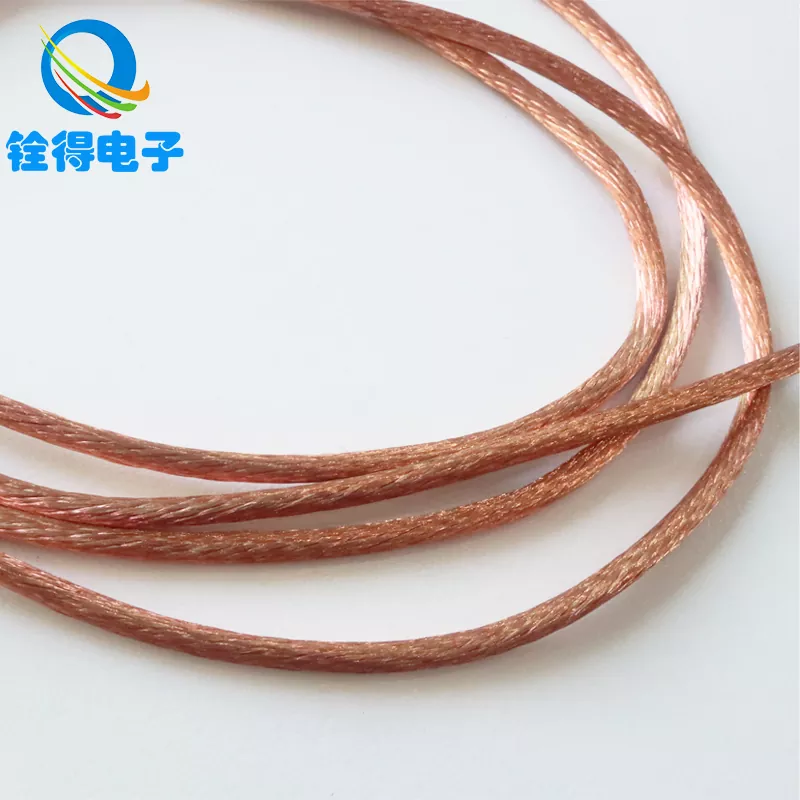

Мыс сымды сым дегеніміз не

Мыс сымды сымбірнеше кішірек мыс жіптерді (жіптерді) көрсетілген көлденең қима ауданындағы бір өткізгішке айналдыру арқылы жасалған өткізгіш болып табылады. Бір қатты металл бөлігінің орнына сіз көптеген жіптерде механикалық кернеуді бөлісетін байлам аласыз. Бұл дизайн маңызды, өйткені көптеген нақты қондырғылар қозғалысты қамтиды - қозғалтқыштардың дірілі, белдіктердегі иілу, басқару панелдерінің ішіндегі қатты иілу немесе шкаф есіктерін қайта-қайта ашу және жабу.

«Тұйықталған» бөлік жай ғана жайлылық емес, бұл сенімділік мүмкіндігі. Көбірек жіптер (және кішірек жеке жіп диаметрлері) әдетте жақсы икемділікті білдіреді, бұл әдетте кернеу нүктелерінде аз шаршауды білдіреді. Мәселе мынада, икемділік тиісті тоқтату әдістерімен сәйкес келуі керек, әйтпесе сіз артықшылықты ең қажет жерде жоғалтуыңыз мүмкін.

Стренд қатты соғу кезінде

Орнату толығымен статикалық болса, жомарт иілу радиусы және ең аз діріл болса, тұтас өткізгіштер өте қолайлы болуы мүмкін. Бірақ тұйық кондукторлар жиі келесі жағдайлардың кез келгенінде жеңеді:

• Діріл:қозғалтқыштар, компрессорлар, сорғылар, желдеткіштер, конвейерлер және жылжымалы жабдықтар.
• Жиі қозғалыс:есік ілмектері, роботты қолдар, сүйреу шынжырлары, қол құралдары, портативті генераторлар.
• Күрделі маршруттау:тығыз панельдер, бірнеше бағыты өзгеретін кабельдік науалар, ықшам құрылғылар.
• Жоғары тығыздықты бекіту:орнатушыларға жылдамдық пен болжамды өңдеу қажет.
• Техникалық қызмет көрсету циклдері:қызмет көрсету кезінде кабельдер бұзылатын кез келген орта.

Мен оны құрастырудың практикалық тәсілі: егер сіз кабельдің соғылып, тартылғанын, майысқанын немесе аздап дірілдегенін елестете алсаңыз - таңдаңызМыс сымды сымсодан кейін аяқтауды дұрыс жасаңыз.

Оны болжамсыз қалай анықтауға болады

Көптеген сатып алу тапсырыстары сәтсіз аяқталады, себебі олар өнімділікті басқаратын бөліктерді анықтамай, «мыс тізбегі» көрсетеді. Мұнда инженерлік, сатып алу немесе кабель құрастыру серіктесіне тапсыруға болатын таза бақылау парағы берілген:

• Өткізгіш өлшемі:AWG немесе мм², ағымдағы жүктеме, рұқсат етілген кернеудің төмендеуі және температураның жоғарылауы арқылы таңдалады.
• Тізбекті құрылыс:жіп саны және жеке жіп диаметрі (икемділік осыған байланысты).

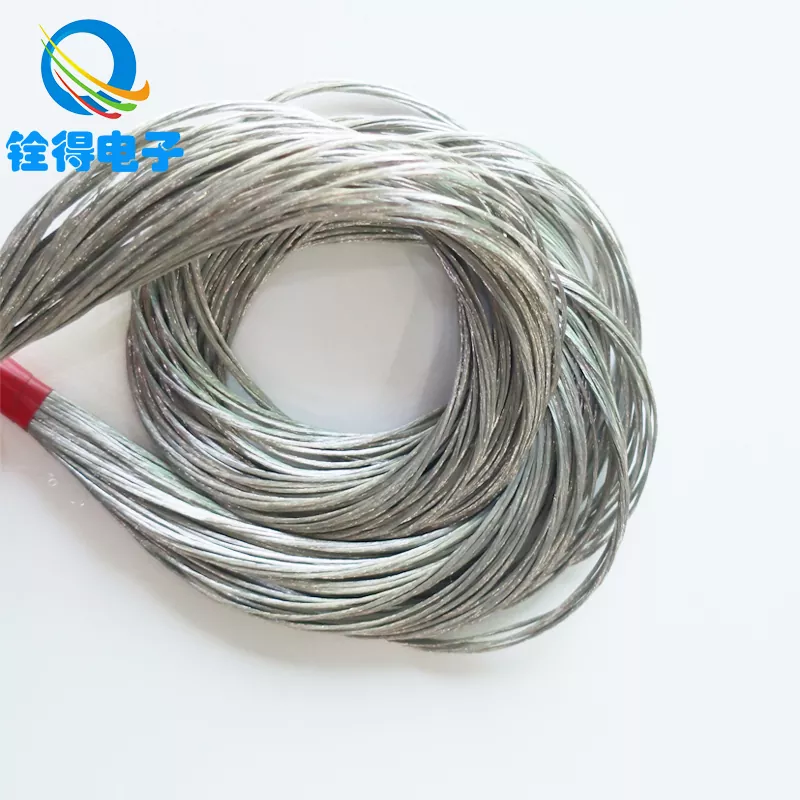

• Беткі әрлеу:жалаңаш мыс немесе қалайыланған мыс (көбінесе коррозияға төзімділігі мен дәнекерлеу қабілеті үшін таңдалады).
• Күйдіру жағдайы:жұмсақ мыс икемділікті жақсартады; қаттырақ мыс деформацияға қарсы тұра алады, бірақ аз иіледі.
• Жұмыс ортасы:ылғалдылық, тұз, химиялық заттар, температура диапазоны және күтілетін діріл деңгейі.
• Аяқтау әдісі:сығымдау, дәнекерлеу, ілмек, құлақша немесе бұрандалы қысқыш — әрқайсысы белгілі бір жіп стильдерін қалайды.
• Сәйкестік талаптары:егер сіздің салаңыз нақты стандарттарды талап етсе, оларды PO-да көрсетіңіз.
• Қаптама және өңдеу:катушка өлшемі, кесу ұзындығына төзімділік, таңбалау және партияның бақылау мүмкіндігі.

Сатып алушының маңызды бір шындығы: егер сіз тоқыма конструкциясын анықтамасаңыз, өлшемге техникалық сәйкес келетін, бірақ орнату кезінде мүлдем басқаша әрекет ететін сымды алуыңыз мүмкін.

Салыстыру кестесі

Өткізгіш таңдауын тәуекелге, қоршаған ортаға және орнату тәртібіне жылдам сәйкестендіру үшін осы кестені пайдаланыңыз:

Аяқтау және орнату бойынша кеңестер

Көптеген «сым сапасы» туралы шағымдар жасырын түрде тоқтату проблемалары болып табылады. Жіпті өткізгіштер тұтас өткізгіштерден асып түседі, бірақ тек аршу және аяқтау кезінде жіптерді қорғасаңыз ғана.

• Дұрыс стриверді пайдаланыңыз:жіптерді тістеуді болдырмаңыз — діріл әсерінен нығыздар жарылып кетеді.
• Жіптердің таралуын болдырмау:егер сіз бұрандалы қысқышқа түсіп жатсаңыз, феррулер консистенцияны күрт жақсарта алады.
• Дұрыс қысыңыз:құлақшаларды өткізгіш өлшеміне және бұрау түріне сәйкестендіріңіз; мүмкіндігінше сығымдау биіктігін/пішінін тексеріңіз.
• Иілу радиусын құрметтеңіз:аяқтаулардың жанында тығыз иілулер қайталанатын кернеуді тудырады; жұмсақ ауысулары бар маршрут.
• Жылуды бақылау:қызып кету оқшаулаудың қартаюын тездетеді және қосылыстардағы қарсылықты арттырады.
• Белгілеу және бақылау:әсіресе басқару сымдары үшін — қате сымдар электрлік «шу» ақаулары сияқты көрінуі мүмкін.

Егер сіз әбзелдер құрастырып жатсаңыз, қозғалыстың қай жерде болатынын қарастырыңыз және соған сәйкес жіп құрылысын таңдаңыз. нүктесіМыс сымды сымтеориялық сызбалар емес, механикалық шындықтан аман қалу болып табылады.

Сатып алушылар сұрауы керек сапа тексерулері

Егер сіз «жақсы көрінетін» топтаманы алсаңыз, бірақ құрастыру кезінде өзін басқаша ұстайтын болса, сіз консистенцияның неліктен маңызды екенін білесіз. Мұнда сұрауға және тексеруге болатын практикалық тексерулер берілген:

• Өткізгіштің диаметрі және төзімділігі:өткізгіштің терминалдар мен оқшаулау жүйелері үшін өлшемдерге сәйкес келетінін растайды.
• Жіптердің саны және диаметрі:икемділік пен тоқтату өнімділігі туралы болжамдарыңызды қорғайды.
• Бетінің жағдайы:таза, біркелкі бет жанасу кедергісін азайтады және дәнекерлеу сенімділігін арттырады.
• Үздіксіздігі мен кедергісін іріктеу:процесс дрейфін ерте ұстайды.
• Пакеттік бақылау:мәселе бірнеше айдан кейін пайда болса, сізге жауапкершілік береді.

Көптеген сатып алушылар үшін мақсат артық сынау емес, қайта өңдеуге жол бермеу. Кішкене растау қосулыМыс сымды сымкейінірек ақауларды жою күндерін үнемдей алады.

Жалпы қолданбалар

Қолдану ауқымы кең, бірақ таңдау логикасы әдетте бірдей: ағымдағы қажеттіліктер мен механикалық кернеу сәйкес келеді. Әдеттегі пайдалану жағдайлары мыналарды қамтиды:

• Қуатты бөлу:коммутациялық құрылғылар, панельдер, шиналар (тиісті құлақшалары бар), инверторлар, UPS жүйелері.
• Қозғалтқыштар мен трансформаторлар:діріл мен жылу нақты факторлар болып табылатын орамдар мен өткізгіштер.
• Басқару және сигналдық сымдар:автоматтандыру шкафтары, PLC сымдары, датчиктер (әсіресе маршруттау тығыз болған жерде).
• Түтіктер мен кабель жинақтары:аспаптар, медициналық жабдықтар, жарықтандыру және тұрмыстық электроника.
• Сыртқы немесе ылғалды орталар:қаңылтырлы өткізгіштер мен тұрақты ұштардан пайда көретін жабдық.

Тұрақты жеткізушіні таңдау

Ерекшеліктерден басқа, ең үлкен жасырын қауіп жеткізушінің сәйкес келмеуі болып табылады: қағаздағы өлшемге сәйкес келетін, бірақ сериядан партияға дейін бұралу, беткей немесе жасыту әр түрлі болатын сым құрастыру өнімділігін тыныш бұзуы мүмкін. Егер сіз сатушыға сәйкес келсеМыс сымды сым, тұрақты өндірістік бақылаулар, нақты сериялық жазбалар және қайталанатын тексеру процедуралары туралы дәлелдерді сұраңыз.

Dongguan Quande Electronics Co., Ltd. практикалық өндірістік қажеттіліктерге арналған мыс сымды өткізгіштерді жеткізеді — тұрақты бұрымды конструкциялар, бақыланатын әрлеу және сатып алушыларға қайта өңдеуді азайтуға және мақұлдауды жылдамдатуға көмектесетін құжаттама. Ұзақ мерзімді өндірісті іздегенде, мұндай тұрақтылық бағасы сияқты маңызды.

• Үлгіні бекітуді сұрау:өзіңіздің процессіңізде аршу/тоқтату әрекетін растаңыз.
• Құрылысты құлыптау:ауыстырулар өнімділікті өзгертпеу үшін жіп санын/диаметрін анықтаңыз.
• Қаптаманы растау:дұрыс орауыш бұрылуды және орнатудың зақымдалуын азайтады.
• Бақылау мүмкіндігі туралы келісіңіз:пакеттік идентификаторлардың мағыналы және сақталғанына көз жеткізіңіз.

Жиі қойылатын сұрақтар

С:БұлМыс сымды сымәрқашан қатты мыстан жақсы ма?
A:Әрқашан емес. Егер сым толығымен статикалық болса және белгілі бір қондырғылар үшін максималды қаттылықты қаласаңыз, қатты жақсы жұмыс істей алады. Жіпті әдетте икемділік, дірілге төзімділік немесе оңай бағыттау маңызды болғанда таңдалады.

С:Жіптердің жоғары саны автоматты түрде жоғары сапаны білдіре ме?
A:Бұл әдетте қозғалатын немесе дірілдеген қолданбаларда шаршау мерзімін ұзартатын жоғары икемділікті білдіреді. Бірақ жіптің шашырауын және сәйкес келмейтін контактіні болдырмас үшін оны дұрыс аяқтау әдістерімен (көбінесе ілгектер немесе дұрыс қысқыш құлақшалар) жұптастыру керек.

С:Жалаңаш мыстың орнына қалайыланған мысты таңдау керек?
A:Коррозия қаупі жоғары болғанда (ылғалдылық, теңіз ауасы, химиялық әсер ету) немесе дәнекерлеу тұрақтылығы маңызды болғанда қалайыланған мысты таңдаңыз. Жалаңаш мыс көбінесе шығындар мен максималды өткізгіштік басымдық болып табылатын бақыланатын жабық орталарда таңдалады.

С:Сымның өлшемі дұрыс болып көрінсе, қызып кетудің себебі неде?
A:Ең жиі кездесетін кінәлілер - тоқтату мәселелері (босаған бұрандалар, нашар бұралу, жіптің зақымдануы) және бағыттау мәселелері (жылуды ұстап тұратын жиынтық кабельдер). Сымның өлшемі көмектеседі, бірақ қосылымдар мен орнату тәжірибелері көбінесе нақты әлемдегі температураның көтерілуін анықтайды.

С:«Қате» сымды алмас үшін сатып алуға тапсырысқа не қоюым керек?
A:Өткізгіш өлшемін (AWG немесе мм²), жіптің құрылымын (жіптің саны мен диаметрі), бетті әрлеуді (жалаңаш немесе қалайы бар) және кез келген ортаны немесе тоқтату шектеулерін көрсетіңіз. Егер сіз тек «мыс тізбегі» деп жазсаңыз, құрастыру әрекетін өзгертетін өзгеру қаупі бар.

Қорытынды

Сенімді электр жүйелері электрондық кестелерде істен шықпайды - олар кернеу нүктелерінде сәтсіздікке ұшырайды: қатты иілулер, діріл панельдер, ылғалды қоршаулар және асығыс аяқтау.Мыс сымды сымтанымал, себебі ол күшті өткізгіштік пен механикалық төзімділікті біріктіретін кернеу нүктелеріне арналған. Егер сіз иілу құрылымын анықтасаңыз, қоршаған орта үшін дұрыс бетті әрлеуді таңдасаңыз және оны дұрыс аяқтасаңыз, қайта өңдеу мен тоқтау уақытын күрт азайтасыз.

Опцияларды бағалап жатсаңыз немесе қолданбаңызбен қапталған құрылысты сәйкестендіруге көмек қажет болса, хабарласыңызDongguan Quande Electronics Co., Ltd.содан кейін ток, кернеу, бағыттау шектеулері және қоршаған орта туралы мәліметтерді бөлісіңізбізбен хабарласыңыкелесі жобаңызға үлгілерді немесе арнайы ұсынысты сұрау үшін.
