Мыс өрімі жерге тұйықтауды және EMI ​​бақылауын қалай жақсарта алады?

Аннотация

Мыс өрімбұл жүйенің қатты күйде болатынын немесе шу, жылу және үзіліссіз ақаулардың жұмбақ қорабына айналуын тыныш шешетін «кіші бөліктердің» бірі. Егер сіз бір кездері қызып тұрған жерге тұйықтау белдігімен, кедергіден ызылдаған шкафпен немесе ең нашар уақытта үзіліп тұратын икемді қосылыммен айналысқан болсаңыз, бұл нұсқаулық сізге арналған. Біз Copper Braid шын мәнінде не істейтінін, оның нақты қондырғыларда неліктен сәтсіздікке ұшырайтынын және оны қалай таңдауға, тоқтатуға және сақтауға болатынын қарастырамыз. жерге қосу және экрандау ұзақ уақыт бойы тұрақты болады.

Мазмұны

• Контур
• Нағыз дүниедегі ауырсыну нүктелері мыс өрімі шешеді
• Мыс өрім дегеніміз не (және ол не емес)
• Мыстан жасалған өруді болжаусыз қалай таңдауға болады
• Жылдам таңдау кестесі
• Сәтсіз аяқталмайтын тоқтату және орнату
• Практикалық тексеру және тексеру
• Жалпы қателер және оңай түзетулер
• Әдеттегі пайдалану жағдайлары және оң жақ өрімді сәйкестендіру
• Жиі қойылатын сұрақтар
• Келесі қадам

Контур

1. Ауырсыну нүктесін анықтаңыз: жылу, діріл шаршауы, шу, коррозия немесе кеңістік шектеулері
2. Тапсырма түрін растаңыз: жерге қосу бауы, байлау, экрандауыш жең немесе икемді қосқыш
3. Өрім түрін таңдаңыз: жалпақ және түтік тәрізді, жалаңаш және қаңылтыр, жұқа және өрескел жіптер
4. Мақсаты бойынша өлшемді: көлденең қиманың ауданы, ұзындығы және рұқсат етілген температураның жоғарылауы
5. Дұрыс аяқтаңыз: қысу, дәнекерлеу/дәнекерлеу немесе дәнекерлеу (қажет болған жағдайда ғана)
6. Далада тексеріңіз: қарсылық, температура және жүктеме кезіндегі «айналдыру сынағы».

Нағыз дүниедегі ауырсыну нүктелері мыс өрімі шешеді

Адамдар Мыс өрімін сирек «қалайды». Олардың қалаған нәрсесі - бұл мәселені тоқтату. Міне, Copper Braid мыналарды шешуге арналған негізгі ауырсыну нүктелері:

• Үзіліссіз жерге қосудіріл, есік қозғалысы немесе термиялық кеңею нәтижесінде пайда болады
• EMI мәселелерітұрақсыз сигналдар, шулы сенсорлар немесе сәйкестік бас аурулары сияқты
• Ыстық нүктелерқатты кабель қайталанатын қозғалысқа төтеп бере алмайтын икемді секіргіштерде
• Коррозияашық байланыс нүктелерінде, әсіресе ылғалды немесе тұзды орталарда
• Кеңістік шектеулерідөңгелек кабель қауіпсіз жүру үшін тым қатты немесе тым үлкен

Негізгі артықшылығы - икемділік. Мыс өрім көптеген жұқа жіптерге иілу кернеуін таратады, бұл қатты өткізгішке қарағанда қозғалысты жақсырақ өткізеді. Сондай-ақ, ол дұрыс орнатылған кезде байланыстыру және экрандау қолданбалары үшін кең контакт аймағын қамтамасыз ете алады.

Мыс өрім дегеніміз не (және ол не емес)

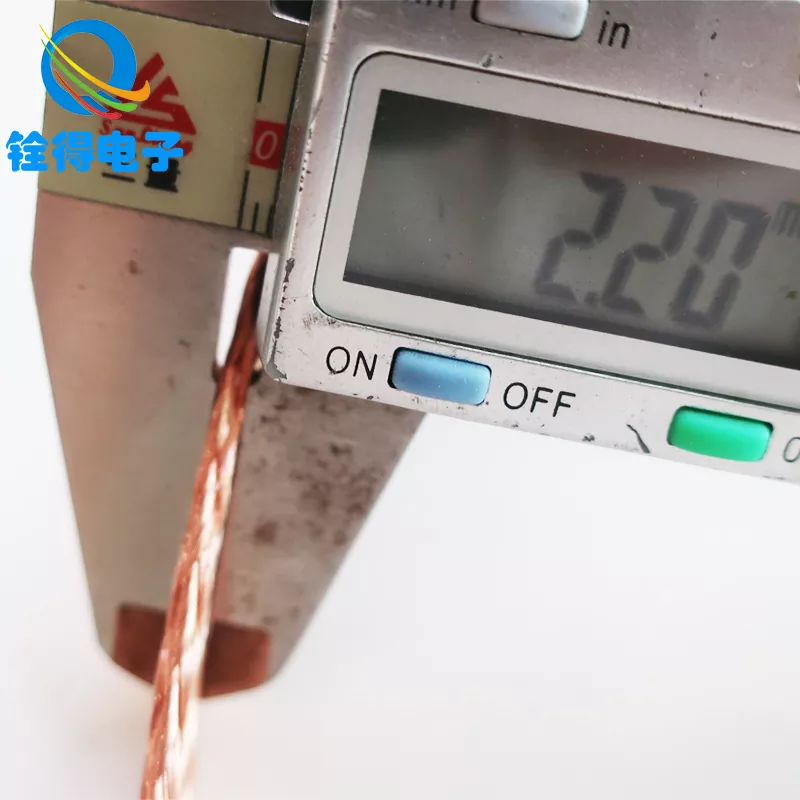

Мыс өрім - көптеген мыс жіптерден жасалған тоқылған өткізгіш. ретінде өндіруге боладыжалпақ өрім(жерге қосу баулары үшін ортақ) немесе ақұбырлы өру(көбінесе кабельдердің үстінен экрандаушы гильза ретінде пайдаланылады).

Ол не үшін керемет:

• Икемді байланысжылжымалы бөлшектер арасында (есіктер, қақпақтар, мотор жақтаулары, алынбалы панельдер)
• Төмен кедергілі жолдаргеометрия және аяқтаулар оңтайландырылған кезде жоғары жиіліктерде
• Механикалық төзімділікқайталанатын иілудегі бір тұтас өткізгішпен салыстырғанда

Бұл не емес:

• Нашар жерлендіру схемаларына арналған сиқырлы түзету (ұзын ілмектер мен ұқыпсыз байланыстар әлі де қиындық тудырады)
• Өткізгіштің дұрыс өлшемін алмастыратын құрал (тым кішкентай болса да қызады)
• Нашар аяқтауларға иммунитет (көбінесе «тоқыма сәтсіздіктері» тоқтату сәтсіздіктері болып табылады)

Практикалық дереккөздерде сіз жиі көресізжалаң мысжәнеқалайыланған мыс. Тотығуға төзімділік кезінде қалайыланған мыс танымал және оңай дәнекерлеу мүмкіндігі басымдықтар болып табылады. Жалаңаш мыс максималды өткізгіштік пен үнемділік маңызды болатын бақыланатын, құрғақ интерьерлер үшін күшті таңдау болуы мүмкін.

сияқты өндірушілермен көптеген инженерлер мен сатып алушылар жұмыс істейдіDongguan Quande Electronics Co., Ltd. Оларға мыс өрілген опциялар қажет болғанда жерге қосу белдіктері, экрандаушы гильзалар немесе орнатудың әртүрлі жағдайлары үшін арнайы икемді қосқыштар.

Мыстан жасалған өруді болжаусыз қалай таңдауға болады

Мыс өрімін таңдау «бұрық = өру» туралы ойлауды тоқтатып, оның орнына жұмыс істеуге байланысты шешім қабылдағанда оңай болады. Мына бақылау тізімін пайдаланыңыз:

• 1) Ток пен температураның жоғарылауы:Егер өрім ток өткізетін болса (тек байлау емес), оны қызып кетпейтіндей етіп өлшеңіз. Жылыту, әдетте, алдымен ұштарда, содан кейін тоқыма бойында пайда болады. Күмәндансаңыз, үлкенірек көлденең қиманы немесе параллельді бірнеше өрімді таңдаңыз.
• 2) Икемді өмір және қозғалыс үлгісі:Күніне 10 рет бүгілетін баудың үздіксіз дірілден айырмашылығы бар. Жиі иілу үшін, жіңішке жіптерді және жеткілікті босаңсуды таңдаған жөн. Өткір иілулерден және «топса нүктелерінен» аулақ болыңыз.
• 3) Қоршаған орта:Ылғалдылық, тұзды тұман, химиялық булар және сыртқы әсер сізді қалайыланған мыс пен қорғалған байланыстырушы беттерге итермелейді. Бір-біріне ұқсамайтын металдар (мысалы, алюминиймен байланыстырылған мыс тоқыма) қатысты болса, коррозияны бақылауды тиісті жабдықпен және бетті дайындауды жоспарлаңыз.
• 4) Геометрия және ұзындық:Қысқасы әдетте өнімділік үшін жақсырақ. Қозғалысқа мүмкіндік беріп, өрімді мүмкіндігінше қысқа ұстаңыз. Кең, жалпақ өрімдер ұзын, жіңішке қорғасынмен салыстырғанда байланыс аймағын жақсартады және индуктивті әсерлерді азайтады.
• 5) тоқтату әдісі:Ерте шешім қабылдаңыз: сығымдау, дәнекерлеу / дәнекерлеу немесе дәнекерлеу. Бұл қандай өрілген конструкция мен қаптау мағынасы бар екенін анықтайды. (Иә, тоқтату көптеген адамдар мойындағысы келгеннен гөрі маңызды.)

Жылдам таңдау кестесі

Сәтсіз аяқталмайтын тоқтату және орнату

Егер Copper Braid «жұмбақ түрде» сәтсіздікке ұшыраса, бұл әдетте тоқтату кейіннен ойластырылған сияқты қарастырылғандықтан болады. Міне, қосылымды қалай ұзарту керек:

• Бетті дайындау:Таза, жарқын металл жанасу беттері «қаттырақ» соғылады. Байланыстыру қажет жерлерде бояуды/оксидті алып тастаңыз және қажет болған жағдайда түйісті кейіннен қорғаңыз.
• Қысу дұрыс орындалды:Өрімнің қалыңдығы мен ені үшін дұрыс ілмек пен қалып профилін пайдаланыңыз. Нашар қысу жоғары қарсылық пен жылуды тудырады. Жақсы қысқыш механикалық тұрақты болады және электрлік үйлесімді.
• Дәнекерлеу / дәнекерлеу опциялары:Талапты қолданбалар үшін (жоғары ток немесе қатты діріл) дәнекерленген немесе дәнекерленген ұштар сырғуды және термиялық шаршауды азайту арқылы дәнекерлеуден асып түседі. Бұл құрастыру процесі мен материалдарыңызға байланысты.
• Сақтықпен дәнекерлеу:Дәнекер тоқуды жұлып алып, икемді белдікті дәнекерленген аймақтың шетіне жабысатын қатты «стресс көтергішке» айналдыра алады. Егер дәнекерлеу қажет болса, иілуді бақылаңыз және кернеуді азайтыңыз.
• Штаммды жою және бағыттау:Өруге жұмсақ қисық беріңіз. Өткір қатпарлардан аулақ болыңыз. Өрімнің жиектеріне үйкелуіне жол бермеңіз. Егер өрім қозғалса, ол біркелкі қозғалуы керек - тырнап, майыспау немесе қамшылау емес.

Қарапайым ереже: өру аяқтау нүктесі емес, икемді элемент болуы керек. Егер сіздің буыныңыз топсаға айналса, сізде шаршау жарықтары мен қарсылықтың өсуі пайда болады.

Практикалық тексеру және тексеру

Мыс өрім өз жұмысын істеп жатқанын растау үшін сізге зертхана қажет емес. Бұл практикалық тексерулер көптеген мәселелерді ерте анықтайды:

• Қарсылықты тексеру (базалық):Орнатқаннан кейін қосылыстың кедергісін өлшеңіз, содан кейін діріл немесе термиялық циклден кейін қайта тексеріңіз.
• Температураны тексеру (жүктемеде):Егер өрім ток өткізсе, жүйені іске қосып, құлақшалар мен контакт беттеріндегі ыстық нүктелерді іздеңіз.
• Көрнекі тексеру:Қараңғылану, жасылдау тотығу, үзілген жіптер немесе қопсытылған жабдықты іздеңіз.
• Айналдыру сынағы:Қуатты өшіріп, қауіпсіз процедураларды орындаған кезде, жинақты ақырын икемдеңіз және қосылыс механикалық тұрақтылық сезінетінін тексеріңіз.

Уақыт өте келе қарсылық жоғарылайтын болса, оны ертерек ескерту ретінде қабылдаңыз. Өрім сирек «кенеттен істен шығады» — ол жүйе сенімсіз болғанша нашарлайды.

Жалпы қателер және оңай түзетулер

• Қате:«Сәйкес» болғандықтан, тым тар өрімді пайдалану.
  Түзету:Ағымдық және жұмыс циклі үшін өлшем. Егер кеңістік тар болса, параллельді немесе басқа геометрияны бірнеше тоқуды қарастырыңыз.
• Қате:Шамадан тыс дәнекерлеу және тоқуды қатты штангаға айналдыру.
  Түзету:Қыру немесе бақыланатын аяқтау әдістерін таңдап, кернеуді азайтуды қосыңыз.
• Қате:Бояу, оксид немесе ластанған беттерге жабыстыру.
  Түзету:Бетті дұрыс дайындаңыз және қажет болса, құрастырудан кейін оны қорғаңыз.
• Қате:Антенналар сияқты әрекет ететін ұзын, ілмекті өрілген жолдар.
  Түзету:Оны қысқа, тікелей және механикалық қолдауды сақтаңыз.
• Қате:Әртүрлі металл қосылыстарындағы коррозияны елемеу.
  Түзету:Қоршаған ортаға сәйкес келетін тиісті жабдықты, жабындарды және буындарды қорғауды пайдаланыңыз.

Әдеттегі пайдалану жағдайлары және оң жақ өрімді сәйкестендіру

Мыс өрім көптеген салаларда пайда болады, себебі ол электрлік және механикалық қажеттіліктердің белгілі бір комбинациясын шешеді. Мұнда жалпы пайдалану жағдайлары және нені бірінші кезекте қою керек:

• Басқару шкафтары мен қоршаулары:Есіктер мен алынбалы панельдер үшін сенімді байланыстыруға басымдық беріңіз. Мықты құлақтары бар жалпақ мыс өрілген белдіктер жиі кездеседі.
• Автоматтандыру және робототехника:Икемді өмірге және кернеуді жеңілдетуге басымдық беріңіз. Қозғалыс циклдері көптеген адамдар күткеннен гөрі нашар маршрутты жазалайды.
• Қуат электроникасы (инверторлар, жетектер, UPS):Ағымдағы қуат пен термиялық тұрақтылыққа басымдық беріңіз. Нақты жұмыс жүктемесі кезінде температураны тексеріңіз.
• Кабельді экрандау гильзалары:Тұрақты қамтуға және дұрыс тоқтату техникасына басымдық беріңіз. Нашар соңғы байланысы бар тамаша жең дәйекті нәтиже бермейді.
• Телекоммуникация және аспаптар:Уақыт өте келе өзгермейтін төмен шулы байланыс пен тұрақты қосылымдарға басымдық беріңіз.

Мыс өрім көзінен шыққан кезде, ең пайдалы жеткізушілер қоршаған орта, қозғалыс, ток және тоқтату әдісі туралы сұрайды, себебі бұл мәліметтер тоқыма жұмыс істейтінін анықтайды. ұзақ мерзімді шешім немесе қайталанатын техникалық қызмет көрсету элементі сияқты.

Жиі қойылатын сұрақтар

1) Контейнерленген мыстан жасалған мыс жалаңаш мыстан жақсы ма?

Әрқашан емес. Қалайы мыс өрімі коррозияға төзімділік үшін өте жақсы және белгілі бір құрастыру әдістерімен жұмыс істеу оңайырақ болуы мүмкін. Жалаңаш мыс тотығу қаупі төмен және максималды өткізгіштік басымдық болып табылатын таза, құрғақ ортада өте қолайлы болуы мүмкін.

2) Неліктен менің мыс өрімімнің ұшы қызып кетеді?

Ыстық ұштар әдетте аяқтау кезінде жоғары қарсылықты көрсетеді: нашар қысу, ластанған беттер, бос жабдық немесе ток үшін тым кішкентай түйіс. Өрімді кінәламас бұрын, алдымен аяқтауды түзетіңіз.

3) Copper Braid стандартты жерге сымды ауыстыра ала ма?

Мыс өрімі сізге икемділік, кең байланыстыру аймағы немесе қозғалысқа төзімді берік бау қажет болғанда жақсы. Статикалық, қорғалған жүгірулер үшін стандартты өткізгіш қарапайым болуы мүмкін. Көптеген жүйелер екеуін де пайдаланады - әрқайсысы мағынасы бар жерде.

4) Жерге қосылатын шілтер қаншалықты қысқа болуы керек?

Қозғалыс пен қауіпсіз маршруттауға мүмкіндік беретін практикалық. Қосымша ұзындық қажет емес ілмек аймағын және механикалық иілгіштікті қосуы мүмкін. Ұзын ілмекке қарағанда жұмсақ қисық жақсырақ.

5) Copper Braid көмегімен орнатудың ең үлкен қатесі қандай?

Оны «жай ғана мыс бөлігі» ретінде қарастырып, аяқтау сапасы мен беткі дайындықты елемеу. Буын – жүйе. Егер қосылыс тұрақсыз болса, өнімділік төмендейді және сәтсіздіктер орын алады.

6) Қозғалыс баудағы шаршау жарылуын қалай болдырмауға болады?

Босаңсуды қамтамасыз етіңіз, өткір иілулерден аулақ болыңыз, ұшты топсаға айналдырмаңыз және жиектердің үйкелісін болдырмаңыз. Қозғалыс жиі болса, қайта-қайта иілуге ​​арналған конструкцияны таңдап, деформацияны азайтыңыз.

7) Copper Braid кедергі мәселелеріне көмектесе ала ма?

Иә — дұрыс бағыттау және аяқтау арқылы байланыстырушы бау немесе экрандауыш жең ретінде пайдаланылғанда. Шу жойылмаса, жерлендірудің толық схемасын қарап шығыңыз және байланыстардың қысқа, таза және дәйекті екеніне көз жеткізіңіз.

Келесі қадам

Мыс өрім жобаланған құрамдас ретінде өңделген кезде жақсы жұмыс істейді - қоршаған орта үшін таңдалған, жұмыс үшін өлшемді және мұқият тоқтатылған. Мұны орындаңыз, сонда сіз тұрақты жерге тұйықталуға, шу күтпеген жағдайларға және «неліктен бұл қайтадан істен шықты» техникалық қызмет көрсетуге қол жеткізесіз.

Жерге қосу баулары, экрандауыш жеңдер немесе реттелетін икемді қосқыштар үшін мыс өрімін таңдап жатсаңыз және қолданбаның нақты мәліметтеріне негізделген ұсынысты алғыңыз келсе, Dongguan Quande Electronics Co., Ltd. спецификацияны сәйкестендіруге және өндіріс опцияларына қолдау көрсете алады -бізбен хабарласыңыталаптарыңызды талқылау және орнату жағдайларыңызға сәйкес шешімді алу.
