Неліктен Solder Wick Braid Wire таза дәнекерлеуге арналған құрал болып табылады?

Аннотация

Пісіру жастықшалары көтерілетін, іздердің қабығын кетіретін және барлық жерде дәнекерленген дәнекерлеуші ​​жоғары құмар ойыны сияқты емес, бақылауда болуы керек. Бұл нұсқаулық қалай екенін көрсетедіДәнекерлеу тоқылған сымжұмыс істейді, неге ол нақты әлемде қайта өңдеуде сәтсіздікке ұшырайды және ең жиі кездесетінін қалай түзетуге болады қайталанатын процесс бар ауырсыну нүктелері. Сіз сондай-ақ практикалық таңдау кестесін, ақаулықтарды жою кестесін және бақылау тізімі стилін аласыз құрамдас бөліктерді және ПХД қорғау кезінде дәнекерлеуді таза алып тастауға көмектесетін жұмыс процесі.

Мазмұны

• Бір көзқараста контур
• Дәнекерленген тоқылған сымды түсіну
• Тұтынушының ауырсыну нүктелері және дәнекерлеу неге дұрыс емес
• Жұмыс үшін дұрыс өруді таңдау
• Таза, қайталанатын дәнекерлеудің жұмыс процесі
• Ені, жылуы және пайдалану жағдайлары үшін таңдау кестесі
• Қатты дәнекерлеуге арналған ақауларды жою кестесі
• SMD, қосқыштар және көп қабатты тақталарға арналған қосымша кеңестер
• Күтім, сақтау және тазалаудан кейінгі
• Жиі қойылатын сұрақтар
• Келесі қадамдар

Бір көзқараста контур

• Кесетін өрім қосылыста не істейді (және ол не істей алмайды)
• Неліктен «қалыпты» қайта өңдеу кезінде төсемдер көтеріледі және іздер қабығы кетеді
• Буындарыңызға сәйкес келетін ені мен ағынының әрекетін қалай таңдауға болады
• Жылу кернеуін төмендететін және сіңіру жылдамдығын жақсартатын қадамдық әдіс
• Таңдау және ақауларды жою үшін кестелер
• Сатып алушылар мен техниктер ең көп қоятын сұрақтарға жауап беретін жиі қойылатын сұрақтар

Дәнекерленген тоқылған сымды түсіну

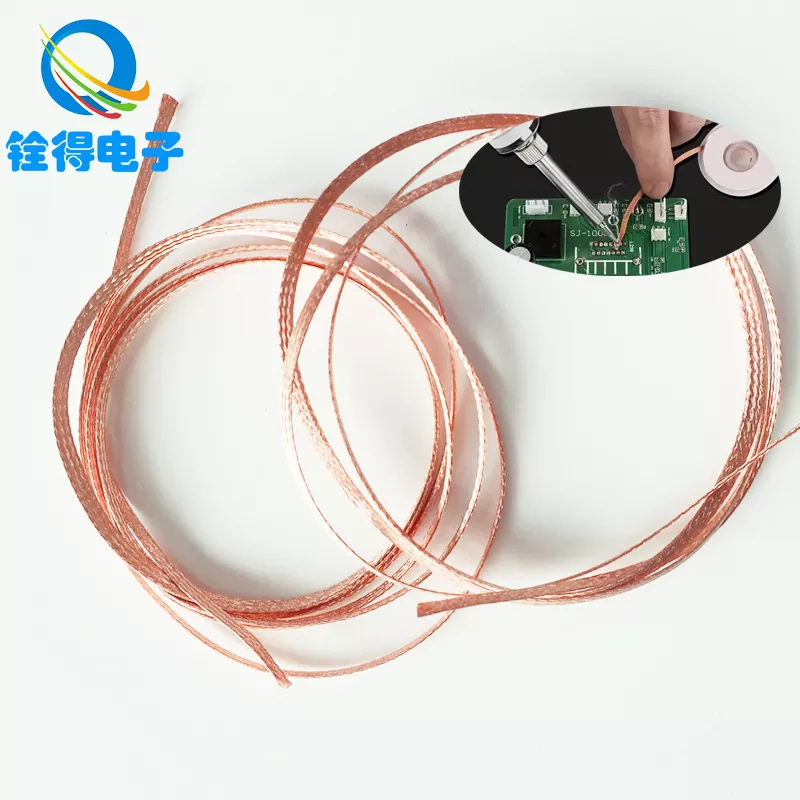

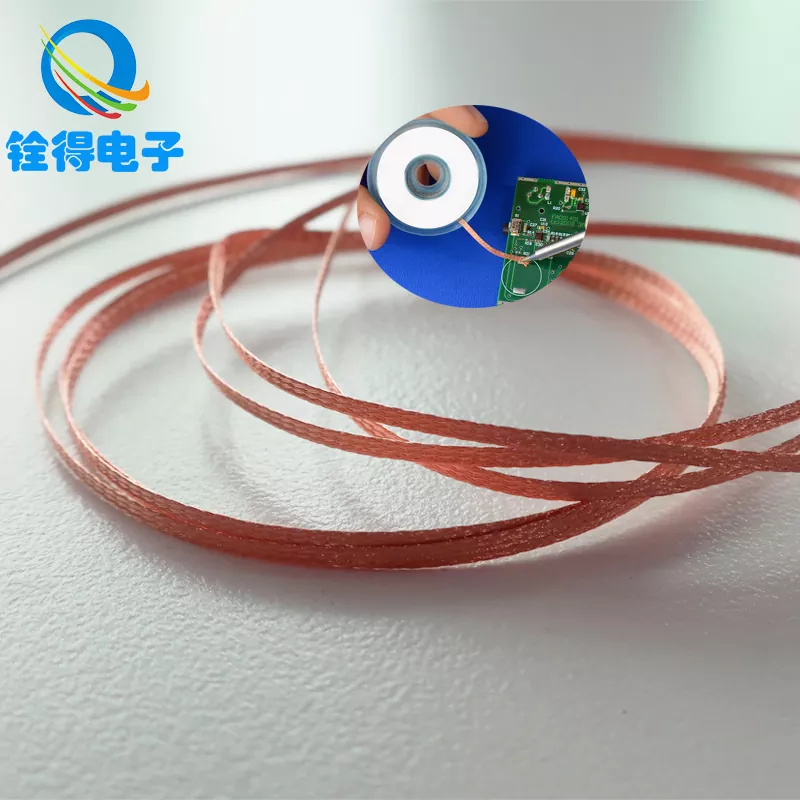

Дәнекерлеу тоқылған сым(сондай-ақ дәнекерлеу өрімі деп те аталады) - балқытылған дәнекерленген дәнекерлеуді буыннан тартуға арналған тоқылған мыс таспа. Өрім кішкентай арналар желісі сияқты әрекет етеді: дәнекерлеу сұйытылғаннан кейін капиллярлық әрекет оны мыс тоқымасына тартады. Жақсы өру жай ғана «дәнекерді ұстамайды» - ол оны тез сіңіреді, содан кейін сіз көтерген кезде таза түрде босатады.

Өрімдердің көпшілігі мыс негізінде жасалған, себебі мыс жылуды тиімді тасымалдайды және ағын болған кезде тез ылғалданады. Флюс - бұл жерде тыныш кейіпкер: ол оксидтерді жояды, дәнекерлеу ағынына көмектеседі және сіңіру жылдамдығын айтарлықтай жақсартады. Жеткілікті ағын болмаса, тіпті премиум өрім «өлі» сезінеді, сізді жылуды қажетінен ұзағырақ ұстауға мәжбүрлейді - бұл жерде тақталар зақымдалады.

• Бұл не үшін тамаша:төсемдерді тазалау, көпірлерді тазалау, артық дәнекерлеуді жою, қайта өңдеуге дайындау.
• Бұл не емес:буындарды дұрыс жылытуды алмастырғыш немесе термиялық қолжетімділігі нашар суық буындар үшін сиқырлы өшіргіш.

Тұтынушының ауырсыну нүктелері және дәнекерлеу неге дұрыс емес

Жіберу нашар болған кезде адамдар әдетте тоқуды кінәлайды. Жәрмеңке. Бірақ нақты себеп әрқашан дерлік арасындағы сәйкессіздік болып табылады өрімнің ені, ағынның белсенділігі, темір температурасы және буынға жылу қалай берілетіні.

Ауырсыну нүктесі 1: төсемдер көтеріледі немесе қабығын іздейді

Бұл әдетте қыздыру тым ұзақ қолданылғанда немесе дәнекерлеуді «сұрып тастауға» тырысқандай, тоқыма қатты басылғанда орын алады. Артық қысым механикалық кернеуді арттырады, ал мыс төсемінің астындағы желім жылумен жұмсарады. Түзету интуитивтік болып табылады: пайдалануАздауағынды және дұрыс өру ені арқылы сіңіру тиімділігін күшейтіп, жақсартады, осылайша қызу уақыты төмендейді.

Ауырсыну нүктесі 2: өрім дәнекерлеуді сіңірмейді

Жалпы себептерге тотыққан өрім, жеткіліксіз ағын, тым төмен температура немесе толық балқымаған буын жатады. Егер қосылыс шынымен болмаса сұйықтық болса, дәнекер тоқымаға ағып кетпейді - ол сізді мазақ етіп, сол жерде отырады.

Ауырсыну нүктесі 3: дәнекерлеу тақтада жағынды немесе қайтадан қатып қалады

Бұл жиі тоқуды дұрыс емес уақытта көтергенде немесе тоқуды ажыратпай тұрып, үтікті алып тастағанда болады. Дәнекер қатып қалады және Өрімді төсемге «жабады», төсемді көтеруді шақырады. Уақыт мәселесі: дәнекерлеу әлі балқытылған кезде, тоқуды буыннан бөліңіз.

Ауырсыну нүктесі 4: Ыстыққа сезімтал компоненттер стресске ұшырайды

Коннекторлар, пластикалық корпустар және жақын маңдағы IC ұзақ уақытқа созылған жылуды ұнатпайды. Егер әдіс ұзақ байланыс уақытын қажет етсе, сіз қатты режимде ойнайсыз. Шешім жылдамырақ, басқарылатын процесс болып табылады және кейде тоқуды басқа құралдармен (мысалы, дәнекерлеу немесе балқымасы төмен қорытпалар) біріктіреді. арнайы буындар.

Жұмыс үшін дұрыс өруді таңдау

Өрім сатып алу болжамды сезінбеуі керек. Үш практикалық фактордан бастаңыз: ені, ағынының әрекеті және тоқудың консистенциясы. Олар сіздің жұмысыңызға сәйкес келгенде,Дәнекерлеу тоқылған сымтақталарда жылдам, болжамды және жұмсақ болады.

• Ені:Өру енін төсеніш/түйіс өлшеміне сәйкестендіріңіз. Тым тар лезде қанықтырады; тым кең жылуды ұрлайды және балқуды баяулатады.
• Ағынның белсенділігі:Тиімді ағыны бар өрім тезірек ылғалданады. Қыңыр ескі буындар үшін сыртқы ағынның жанасуын қосу көмектеседі.
• Тоқу консистенциясы:Тіпті өрудің тығыздығы капиллярлық әрекетті жақсартады. Біркелкі емес тоқу біркелкі емес сіңу мен «өткізуді» тудырады.
• Таза мыс:Тотыққан мыс жақсы сіңбейді. Сақтау және орау адамдар мойындағаннан гөрі маңызды.

Өндіріс немесе қызмет көрсету жұмыстарын іздесеңіз, өнімділік сияқты жүйелілік маңызды. Көптеген командалар тұрақты жеткізушіні таңдайды, сондықтан техниктер өрімнің қалай әрекет ететінін үнемі қайталап үйренбейді. Бұл жерде тәжірибелі өндірушілер сияқтыDongguan Quande Electronics Co., Ltd.жиі қайталану, орауды бақылау және топтаманың тұрақтылығы үшін бағаланады.

Таза, қайталанатын дәнекерлеудің жұмыс процесі

Міне, тақтадағы стрессті азайтатын және нәтижелерді жақсартатын әдіс. Оны фристайл орындауы емес, әдеттегідей қабылдаңыз. Сіз дәнекерлеудің өрімге қаншалықты жылдам өтуіндегі ең үлкен жақсартуды байқайсыз.

1. Қоспаны дайындаңыз:Ескі буындарға жаңа піскен дәнекерлеудің аз мөлшерін қосыңыз. Бұл қате естіледі, бірақ ол жылуды тасымалдауға көмектеседі және оны төмендетеді иілуден бас тартатын «жартылай балқытылған» дәнекерлеу мүмкіндігі.
2. Флюс қосыңыз (иә, тіпті өрілген болса да):Тақтадағы немесе өрілген ұштағы аздаған сыртқы ағын өнімділікті өзгерте алады, әсіресе ескі тақталарда.
3. Өрімді орналастырыңыз, содан кейін үтіктеңіз:Алдымен тоқуды дәнекерлеуге орнатыңыз, содан кейін үтікті өрімнің үстіне қойыңыз. Бұл тоқуды қыздырады және біріктіреді және капиллярлық ағынды ынталандырады.
4. Жұмсақ қысымды қолданыңыз:Сіз ПХД-ны тегістемей, контактіні бағыттайсыз. Жылу жұмыс істесін.
5. Ағынды бақылаңыз:Сіз дәнекерлеудің өрімге көшіп жатқанын көруіңіз керек. Бөлім қаныққаннан кейін жаңа аймаққа сырғытыңыз.
6. Дұрыс көтеріңіз:Өру мен үтікті бірге көтеріңіз, қажет болса, балқытылған кезде бөліңіз. Салқындатылған өрімді төсемнен жұлып алмаңыз.
7. Тазалауды аяқтаңыз:Егер ағын қалдықтары жинағыңыз үшін маңызды болса, аумақты тиісті еріткішпен және түксіз тампонмен тазалаңыз.

Дұрыс істегенде,Дәнекерлеу тоқылған сым«мүмкін» сияқты сезінбейді. Бұл басқарылатын трансфер сияқты: дәнекерлеуші сіз қалаған жерге барады және төсем тыныш қалады.

Ені, жылуы және пайдалану жағдайлары үшін таңдау кестесі

Қатты дәнекерлеуге арналған ақауларды жою кестесі

SMD, қосқыштар және көп қабатты тақталарға арналған қосымша кеңестер

Кейбір буындар басқаларға қарағанда күштірек күреседі. Көп қабатты тақталар жылуды тез сіңіреді; Жердегі үлкен ұшақтар алып жылу губкалары сияқты әрекет етеді. Бұл дөрекі күш емес - ол жылу беруді жақсартады, сондықтан сіз тезірек кіріп-шығыңыз.

• Жердегі ұшақтар үшін:Үлкенірек ұшты және орташа/кеңірек өрімді пайдаланыңыз. Флюс қосыңыз. Процесс рұқсат етсе, тақтаны алдын ала қыздыруды қарастырыңыз.
• Жіңішке қадамдық түйреуіштер үшін:Тар тоқуды, жеңіл контактіні және жиі өруді өзгертуді пайдаланыңыз. Қаныққан өрім дәнекерлеуді түйреуіштер арқылы кері тартады.
• Қосқыштар үшін:Кезең-кезеңмен жұмыс жасаңыз. Қорғасынды босату үшін жеткілікті мөлшерде дәнекерлеуді тазалаңыз, содан кейін қызып кетудің орнына қайта бағалаңыз.
• Қайта өңдеу үшін:Өткізу арасындағы қалдықтарды тазалаңыз. Ескі ағын мен тотығу пайда болады және сіңуін баяулатады.

Егер сіздің командаңыз қайта өңдеуді жиі жасаса, тоқудың тұрақты өнімділігі уақытты үнемдейді және қалдықтарды азайтады. Сондықтан көптеген сатып алушылар бағалайдыДәнекерлеу тоқылған сым«бұл жұмыс істейді» ғана емес, «ол әрқашан бірдей жұмыс істейді.

Күтім, сақтау және тазалаудан кейінгі

Мыс тотыққанда немесе ағын құрғағанда, өру өнімділігі төмендейді. Өрімді таза сақтауға лайық шығын материалы ретінде қарастырыңыз.

• Дүкен мөрленген:Тотығуды азайту үшін пайдаланбаған кезде ораманы орамында сақтаңыз.
• Жаңа бөлімдерді пайдаланыңыз:Қаныққаннан кейін кесіңіз немесе алға жылжытыңыз. Толтырылған өрімді қайта пайдалану тоқырауды баяулатады және жылу әсерін арттырады.
• Қайта өңдеуден кейін тазалау:Егер қалдық алаңдаушылық туғызса, төсем аймағын тазалап, қайта дәнекерлеу алдында тексеріңіз.
• Нәтижені тексеріңіз:Тиісті түрде тазартылған төсем біркелкі көрінуі керек және қайтадан қалайылауға немесе компоненттерді орналастыруға дайын болуы керек.

Сатып алу топтары үшін қаптаманың консистенциясы мен таңбалаудың анықтығын, әсіресе көп ені бар қорлар үшін тексерген жөн. Жабдықтаушылар ұнайдыDongguan Quande Electronics Co., Ltd. жиі партиялар бойынша тұрақты спецификацияларды қолдау сұралады сондықтан техниктер болжамды өңдеуге сене алады.

Жиі қойылатын сұрақтар

Қорғасынсыз дәнекерлеуіште дәнекерлеуші ​​фитильді қолдануға болады ма?

Иә. Қорғасынсыз дәнекерлеу әдетте сәл күшті жылу беруді және жақсы ағын белсенділігін қажет етеді. Сәйкес ұшты пайдаланыңыз, қатты жанасуды қамтамасыз етіңіз, және сіңіру алдында буын ағынына көмектесу үшін жаңа піскен дәнекерлеу мен флюстің аз мөлшерін қосуды қарастырыңыз.

Неліктен жаңа дәнекерлеуді қосу кейде алып тастауды жеңілдетеді?

Жаңа піскен дәнекерлеу жылу беруді жақсартады және ескі тотыққан қосылысты «қайта іске қосуы» мүмкін. Буын біркелкі ерігеннен кейін, тоқыма дәнекерлеуді тарта алады жартылай балқытылған материалмен күресудің орнына тез тоқыма.

Қандай өрімнің енін әдепкі ретінде сақтауым керек?

Орташа ені аралас жөндеу жұмыстары үшін жақсы жалпы мақсаттағы опция болып табылады, бірақ егер сіздің жұмысыңыз негізінен жақсы SMD болса, тар тоқуды сақтаңыз. күнделікті жүргізуші. Коннекторларды немесе саңылауларды жиі өңдейтін болсаңыз, жылдамырақ сіңіру үшін кеңірек опцияны қосыңыз.

Тақтаны көтеруді қалай болдырмауға болады?

Тұру уақытын қысқартыңыз, жұмсақ қысымды пайдаланыңыз, ағынды қосыңыз және тиімді сіңіретін енді таңдаңыз. Жылуды неғұрлым ұзақ ұстасаңыз, қауіп соғұрлым жоғары болады. Ешқашан салқындатылған өрімді төсеніштен жұлып алмаңыз - қысқа уақытқа қыздырыңыз және оның орнына таза көтеріңіз.

Егер шілтер бұралған болса, сыртқы ағын қажет пе?

Әрқашан емес, бірақ ескі тақталарға, қорғасынсыз қосылыстарға және тотыққан төсемдерге жиі көмектеседі. Кішкентай сома сіңіруді айтарлықтай жылдамдатады және ПХД қорғайтын жылу әсерін азайтады.

Неліктен өру кейде дәнекерлеуді «сүйретеді» және көпірлерді тудырады?

Бұл, әдетте, өру бөлігі қаныққан кезде немесе ені тым үлкен ілмекті түйреуіштер үшін пайдаланған кезде орын алады. Жаңа тоқуды пайдаланыңыз, тарылыңыз және жеңіл жанасу арқылы басқарылатын бағытта қозғалыңыз.

Келесі қадамдар

Таза, жылдам және қайталанатын етіп дәнекерлеуді қаласаңыз, дұрысДәнекерлеу тоқылған сымтаңдау техника сияқты маңызды. Жөндеу орындығы үшін бірнеше ені жинақтап жатсаңыз да немесе тұрақты өру тәртібі бар өндірісті қайта өңдеу үшін тұрақты жабдықтауды іздесеңіз де сынықтарды азайтуға, тақталарды қорғауға және техниктің уақытын үнемдеуге болады.

Қолданбаларыңызға өру ендерін сәйкестендіру бойынша сенімді опциялар мен нақты нұсқауларды іздеп жүрсіз бе?Бізбен хабарласыңыпайдалану жағдайыңызды талқылау үшін, және біз сізге жұмыс үрдісі үшін ең практикалық конфигурацияны таңдауға көмектесеміз.
