Неліктен жердегі сымды таңдау қауіпсіздікті, сенімділікті және шу өнімділігін шешеді?

Аннотация

A жерге сымбірдеңе дұрыс болмайынша назардан тыс қалдыру оңай: жабдықтың күтпеген қалпына келтірілуі, сигналдарды бұзатын кедергілер, қоршаулардың шаншуы, сәтсіз тексерулер немесе (ең нашар жағдайда) соққы және өрт қаупі. Бұл нұсқаулық жерге қосу сымдарының нақты жүйелерде қалай жұмыс істейтінін, әдетте жерге тұйықтау мәселелерін не тудыратынын және электрлік, механикалық және қоршаған ортаның шектеулеріне сәйкес келетін жерге сымды қалай таңдау керектігін бұзады. Жолда сіз практикалық бақылау парақтарын, жалпы жерге қосу өткізгіштерінің салыстыру кестесін және далада дәлелденген орнату кеңестерін аласыз. Егер сіз өрілген жерге қосу өнімдерін бағалап жатсаңыз немесе машина, панель, көлік немесе қоршау үшін жерге қосу стратегиясын жасасаңыз, келесі нақты қадамдармен кетесіз. Өндірушілер мен жоба командалары үшін,Dongguan Quande Electronics Co., Ltd.жерге қосу өткізгіштерін таңдауды және теңшеуді қолдайды, осылайша сіздің дизайн прототиптен өндіріске дейін дәйекті түрде орындалады.

Мазмұны

• Контур
• Жерге қосу сымы шын мәнінде не істейді
• Тұтынушының ауыртпалық нүктелерін негіздеу мәселелері жасайды
• Жерге дұрыс сымды қалай таңдауға болады
• Жалпы жерге қосу өткізгіштерінің түрлері және оларды қашан пайдалану керек
• Тосын сәтсіздіктерді болдырмайтын өлшемді қарастыру
• Жерлендіруді жасайтын немесе бұзатын орнату тәжірибесі
• Жалпы қателер және олардан қалай аулақ болуға болады
• Далада жерлендіру сапасын қалай тексеруге болады
• Жиі қойылатын сұрақтар
• Келесі қадамдар

Контур

1. Қауіпсіздік пен сигналдың тұтастығындағы жер сымының мақсаты
2. Нашар жерге қосудың белгілері және олардың пайда болу себептері
3. Электрлік жүктемені, жиілікті мінез-құлықты және қоршаған ортаны қамтитын таңдау шеңбері
4. Өрілген белдіктерді, сымды сымдарды және шиналарды салыстыру
5. Қарсылықты азайтатын және қопсытуды болдырмайтын орнату бөлшектері
6. Тексеру әдістері және практикалық қабылдау тексерулері
7. Жиі қойылатын сұрақтар және дереккөзді таңдау бойынша нұсқаулық

Жерге қосу сымы шын мәнінде не істейді

«Жер сымы» тіркесі бірнеше жұмыс үшін пайдаланылады және оларды араластыру көптеген жобалардың қиындықтарға тап болатын жері болып табылады. Көптеген қолданбаларда жер сымы мына функциялардың біреуін немесе бірнешеуін қолдайды:

• Қауіпсіздік ақауының жолы: Егер ток өткізгіш металл қоршаумен байланысса, жерге тұйықталу жолы ақаулық токты өткізуге көмектеседі, осылайша қорғаныс құрылғылары тез істен шығуы мүмкін.
• Эквипотенциалды байланыс: Металл бөлшектерді бірдей дерлік потенциалда болатындай жалғау жанасу кернеуін азайтады және доғаның пайда болу қаупін азайтады.
• Шуды бақылау және анықтамалық тұрақтылық: Жақсы жерге қосылым бақыланатын қайтару жолын қамтамасыз ету және сәйкес жиіліктердегі кедергіні төмендету арқылы электромагниттік кедергілерді азайтады.
• Найзағай мен кернеудің ауытқуы: Кейбір жүйелерде жерге тұйықтау өткізгіштері жоғары энергиялық өтпелі процестерді қауіпсіз бағыттауға көмектеседі (көбінесе кеңірек байланыстыру және кернеуді арттыру стратегиясының бөлігі ретінде).

Сөзге назар аударыңызкедергі, тек қарсылық емес. Көптеген жерге қосу мәселелері жоғары жиіліктерде пайда болады, онда негізгі есептегіште «жақсы» болып көрінетін өткізгіш индуктивтілікке, ұзындыққа және қосылым геометриясына байланысты әлі де нашар әрекет етеді. Сондықтан жерге тұйықтау өткізгішінің физикалық пішіні оның көлденең қимасының ауданы сияқты маңызды болуы мүмкін.

Тұтынушының ауыртпалық нүктелерін негіздеу мәселелері жасайды

Егер сізде жүйе стендтік сынақтан өтіп, бірақ зауытта, көлікте немесе сыртқы қондырғыда сәтсіздікке ұшыраған болса, жерге қосу жиі оқиғаның бір бөлігі болып табылады. Өнеркәсіптік және электрондық жүйелерде біз көретін тұтынушылардың ең көп кездесетін ауырсыну нүктелері:

• Кездейсоқ қалпына келтіру және түсініксіз ақаулар: Үзіліссіз жерге қосу қосылымдары басқару электроникасын шатастыратын кернеу ығысуын тудыруы мүмкін.
• Жойылмайтын EMI: Қорғау және сүзгілер нашар қайтару жолын немесе қоршаулар арасындағы жоғары кедергілі байланыстың орнын толтыра алмайды.
• Сәтсіз тексерулер немесе сәйкестікті кешіктіру: Сәйкес емес байланыстыру, қате аяқтау немесе нашар құжаттама қайта өңдеуге және кестені бұзуға әкелуі мүмкін.
• Қосылу нүктелерінде қызып кету: «Кішкентай» контакт мәселесі ақаулық ток немесе қайталанатын асқын кернеу жағдайында ыстық нүктеге айналады.
• Коррозия және қопсыту: Ашық, теңіз, ылғалды немесе химиялық орталар қосылымдарды команда күткеннен тезірек бұзуы мүмкін.
• Ассамблеяның бас ауруы: Тым қатты, тым қысқа немесе шаршауға бейім сымдар өндірісті сәйкес келмеуі мүмкін.

Жақсы жаңалық, олардың көпшілігінің алдын алуға болады. Ең бастысы, жерге қосуды кейіннен ойластырылған мәселе емес, механикалық және электрлік дизайн мәселесі ретінде қарастыру.

Жерге дұрыс сымды қалай таңдауға болады

Сенімді таңдау процесі каталог сипаттамасынан ғана емес, сіздің нақты шектеулеріңізден басталады. Бұл шеңберді пайдаланыңыз:

1) Жерге қосу жұмысын анықтаңыз

• Бұл, ең алдымен, қауіпсіздікті байланыстыру ма, шуды бақылау, кернеуді өңдеу немесе комбинация ма?
• Бұл қоршаудан қоршаумен байланыстыру ма, есікті байланыстыру ма, панельді байланыстыру ма немесе кабельдік экранды аяқтау ма?

2) Электрлік қажеттіліктерді картаға түсіріңіз

• Ақаулық ағымдағы күтулер: Қорғаныс құрылғысының әрекеті кедергісі төмен жолға байланысты.
• Жиілік мінез-құлқы: Шу және EMI ​​үшін қысқа және кең өткізгіштер жиі ұзағырақ, тар өткізгіштерден асып түседі.
• Жұмыс циклі: Кездейсоқ кернеулер үздіксіз ток бөлісуден ерекшеленеді.

3) Механикалық шындықты сәйкестендіріңіз

• Ол икемді бола ма (есіктер, топсалар, діріл, робототехника)? Иә болса, икемді жерге тұйықтау өткізгіші өте маңызды.
• Кеңістік тар ма? Қайталанатын иілу радиусы талабы бар ма?
• Орнатушылар крутящий бекіткіштерге дұрыс қол жеткізе алады ма?

4) Қоршаған ортаны ескеріңіз

• Ылғалдылық, тұз спрейі, химиялық заттар, жоғары температура, ультракүлгін сәулелену немесе майдың ластануы материал таңдауын өзгертуі мүмкін.
• Коррозия болуы мүмкін болса, беттік өңдеулер мен қосылым аппаратурасы өткізгіш материал сияқты маңызды.

5) Тоқтату стратегиясын ертерек шешіңіз

• Сақиналық терминалдар, құлақшалар, дәнекерлеу ілмектері, шпильді қосылыстар немесе қысқыш стиліндегі байланыстырудың әрқайсысы әртүрлі өткізгіш конструкцияларын талап етеді.
• Тоқтатудағы жүйелілік өнімділіктегі жүйелілікке тең.

Өндірістегі тосынсыйлардың аз болуын қаласаңыз, белдік сызбаларын аяқтамас бұрын осы шешімдерді құлыптаңыз. Dongguan Quande Electronics Co., Ltd. жаппай өндіріске дейін сәйкестік, икемділік және аяқтау үйлесімділігін растау арқылы жиі командаларды қолдайды.

Жалпы жерге қосу өткізгіштерінің түрлері және оларды қашан пайдалану керек

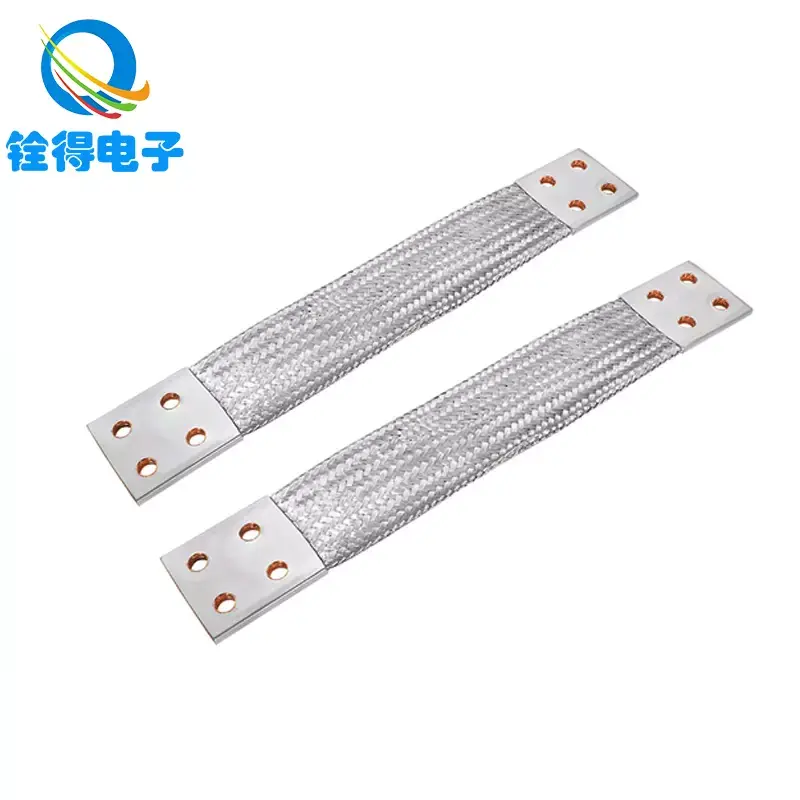

Көптеген өнеркәсіптік шкафтар үшін «ең жақсы» таңдау комбинация болып табылады: панельдегі байланыстыратын жолақ, есіктер мен қозғалатын бөліктерге арналған қысқа өрілген белдіктер және бекітілген қосылымдар үшін жақсы аяқталатын сымды өткізгіштер.

Тосын сәтсіздіктерді болдырмайтын өлшемді қарастыру

Өлшем жай ғана «үлкенірек болса, жақсырақ» емес. Өлшемді шамадан тыс ұлғайту қаттылықты, құрастыру мәселелерін және шаршауды тудыруы мүмкін. Өлшемнің аздығы қызып кетуі мүмкін, қорғаныс құрылғысын тазалау сәтсіз аяқталуы немесе тұрақсыз сілтемелер жасауы мүмкін. Мына принциптерді есте сақтаңыз:

• Қысқа соққылар қалыңырақшумен байланысты көптеген мәселелер үшін. Ұзындықты азайту көбінесе көлденең қиманы ұлғайтудан гөрі өнімділікті жақсартады.
• Кеңірек дөңгелекті жеңе аладыжоғары жиіліктерде. Тегіс өрілген белдіктер дұрыс орнатылған кезде кедергіні азайтады.
• Қосылу аймағы маңызды. Кішкентай контактілі патчтағы қалың өткізгіш әлі де нашар жұмыс істей алады.
• Термиялық және ақаулық оқиғалары әртүрлі. Өткізгіш қысқа ақаулық импульске төтеп бере алады, бірақ қайталанатын кернеулер немесе нашар қосылыстағы қыздыру кезінде істен шығады.

Дизайныңыз белгілі бір электрлік кодқа немесе салалық стандартқа сәйкес келсе, сол стандарттың өлшем әдісін базалық сызық ретінде пайдаланыңыз, содан кейін механикалық және қоршаған ортаға қойылатын талаптарды үстіне қойыңыз. Күмән туындаған жағдайда, аяқтау мен орнатуды «орнатушы мәліметтері» емес, бірінші дәрежелі дизайн элементтері ретінде қарастырыңыз.

Жерлендіруді жасайтын немесе бұзатын орнату тәжірибесі

Жерге қосу ақауларының көпшілігі интерфейстерде болады. Дирижер проблемасы сирек кездеседі; байланыс әдетте болады. Бұл тәжірибелер нәтижелерді айтарлықтай жақсартады:

Байланыс қажет болған жағдайда таза металдан металға контактіні пайдаланыңыз

• Аппараттық құрал жабындарды сенімді түрде тесу үшін арналмаған болса, бояуды, анодтауды немесе жабындыларды байланыстыру орнында алып тастаңыз.
• Уақыт өте келе контакт қысымын ұстап тұру үшін сәйкес шайбаларды немесе байланыстыратын жабдықты пайдаланыңыз.

Діріл астында қопсытуды бақылау

• Жабдықпен және ортамен үйлесімді құлыптау әдістерін пайдаланыңыз.
• Тұрақты моментті қолданыңыз және оны өндіру үшін құжаттаңыз.

Ұзындығын азайтып, ілмектерден аулақ болыңыз

• Жерге өткізгіштерді мүмкіндігінше қысқа және тікелей бағыттаңыз.
• Антенна сияқты кедергілерді қабылдай алатын үлкен ілмектерден аулақ болыңыз.

Қозғалмайтынына үміттенудің орнына қозғалыс үшін жобалаңыз

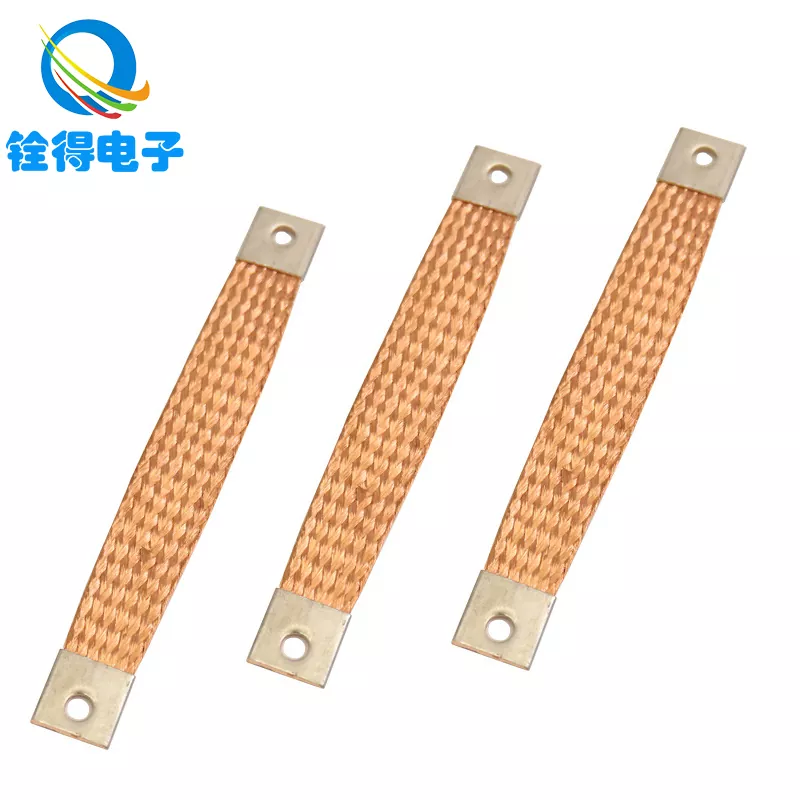

• Есіктер, топсалар және дірілдеткіш жинақтар үшін дұрыс кернеуді жеңілдететін өрілген жер бау жиі қатты сымнан асып түседі.
• Иілу радиусын құрметтеңіз және бау немесе сым механикалық тоқтау емес екеніне көз жеткізіңіз.

Аяқтауларды стандарттау

• Аяқтау мәнерін таңдап, оны құрастырмаларда дәйекті түрде қолданыңыз.
• Сығымдау сапасы, ілмекті бекіту және жанасу бетін дайындау процестері бақылануы керек.

Жалпы қателер және олардан қалай аулақ болуға болады

• Қалқандар үшін ұзын «шошқаларды» пайдаланубұл жоғары жиілікті өнімділікке нұқсан келтіреді. Қалқан байламдарын қысқа ұстаңыз және қажет болған жағдайда қысқыш тәсілдерді қарастырыңыз.
• Бояу арқылы шасси контактісіне сүйену. Металл контактісіне кепілдік бере алмасаңыз, ол бар деп ойламаңыз.
• Металдарды жоспарсыз араластыру. Бір-біріне ұқсамайтын металдар плюс ылғал коррозияны тездетеді және төзімділікті арттырады.
• Есікті бекітуді елемеу. Есік шулы қалқымалы тақтаға айналса, керемет панельді жерлеу көмектеспейді.
• Қатты өткізгішті шамадан тыс иілу. Вибрациялық шаршау шынайы; қозғалысқа арналған өткізгішті таңдаңыз.
• Тек негізгі үздіксіздік сигналымен сынақтан өткізу. Үздіксіздік нақты жағдайларда берік, кедергісі төмен байланысқа тең емес.

Далада жерлендіру сапасын қалай тексеруге болады

Тексеру тәуекелге сәйкес келуі керек. Қарапайым байланыстыру үшін төмен қарсылықты тексеру пайдалы болуы мүмкін. Сезімтал жүйелер үшін сізге қосымша әдістер қажет болуы мүмкін. Практикалық опцияларға мыналар жатады:

• Көрнекі тексеру: жабынның алынуын, жабдық түрін және өткізгіштің тартылмағанын растаңыз.
• Төмен кедергіні өлшеу: Негізгі мультиметрмен ғана емес, төмен Ом жұмысы үшін қолайлы құралмен байланыс бойынша өлшеңіз.
• Айналдыру сынағы: Үзіліссіз әрекетті бақылау кезінде есіктерді немесе арқандарды абайлап жылжытыңыз.
• Жүктеме астында термиялық тексеру: Ыстық нүктелер жиі төзімділігі жоғары буындарды көрсетеді.
• Шу белгілерін тексеру: Егер жерге қосу кедергілерді азайтуға арналған болса, нақты жұмыс жағдайларыңызға сәйкес келетін алдыңғы және кейінгі өлшемдермен растаңыз.

Жүйеңіз қауіпсіздік тұрғысынан маңызды болса, қолданыстағы электр кодтары мен ұйымдық сынақ процедураларын орындаңыз. Бұл мақалада жалпы инженерлік нұсқаулар берілген, бірақ соңғы қабылдау критерийлері салаңызға және сәйкестік міндеттемелеріңізге сәйкес келуі керек.

Жиі қойылатын сұрақтар

• Жерге қосу сымы бейтарап сыммен бірдей ме?
  Жоқ. Көптеген жүйелерде бейтарап қалыпты жұмыс кезінде кері ток өткізеді, ал жерге өткізгіш қауіпсіздік байланысы мен ақаулық жағдайларына арналған. Олар әртүрлі рөлдерді атқарады және дизайн мен орнатуда әртүрлі қарастырылады.
• Кәдімгі сымның орнына тоқылған жер бауын қашан пайдалануым керек?
  Көбінесе қозғалмалы бөліктерді, діріл орталарын немесе шуды бақылауды қолдайтын қысқа, кең, төмен кедергісі бар қосылымдарды байланыстыру үшін өрілген белдіктерге артықшылық беріледі. Олар сондай-ақ иілу сөзсіз болған кезде есікті және қоршауды байланыстыруды сенімдірек ете алады.
• Қалың жер сымы әрқашан кедергілерді азайта ма?
  Әрқашан емес. Ұзындықты азайту, қосылым аймағын жақсарту және кедергіні төмендететін геометрияны пайдалану көлденең қиманы ұлғайту ғана емес, әсіресе жоғары жиілікті шу үшін маңыздырақ болуы мүмкін.
• Неліктен жүйеде бәрі үздіксіздік көрсетілсе де, әлі де шу бар?
  Үздіксіздік тек кейбір өткізгіш жолдың бар екенін дәлелдейді. Шу проблемалары жиі жұмыс жиіліктеріндегі кедергілерге, нашар байланыс геометриясына, ұзын пигтейльдерге немесе экранның сәйкес келмейтін аяқталуына қатысты.
• Уақыт өте келе жердегі қосылымдардың істен шығуына не себеп болады?
  Жалпы себептерге дірілді қопсыту, коррозия, беттің нашар дайындалуы, деформацияның жеткіліксіздігі және иілу немесе ілмек сапасының сәйкес келмеуі жатады. Қоршаған ортаға әсер ету мұның барлығын тездетуі мүмкін.
• Өндірісте жерлендіруді қалай дәйекті етуге болады?
  Аппараттық құралдар мен аяқтауларды стандарттаңыз, айналу моментінің сипаттамаларын анықтаңыз, бетті дайындауды басқарыңыз және құрастыру процесіне сәйкес келетін өткізгіштерді таңдаңыз. Жүйелілік кондукторды таңдау сияқты процесті басқаруға қатысты.
• Мен өзімнің қорапшама немесе сымға арналған жерге қосу өткізгіштерін реттей аламын ба?
  Иә. Көптеген өндірушілер арнайы ұзындықтарды, өрілген конструкцияларды және аяқтау опцияларын ұсынады. Егер сізде тар кеңістік, қозғалыс немесе коррозия шектеулері болса, теңшеу жиі қайта өңдеуді азайтады және сенімділікті арттырады.

Келесі қадамдар

Түсініксіз EMI, сәйкес келмейтін жабдық әрекеті, есікті байланыстыру мәселелері немесе тот басатын немесе қопсытатын жерге қосу нүктелерімен айналысып жатсаңыз, жерге қосу сымын қосалқы құрал ретінде пайдаланбаңыз. Оны электрлік, механикалық және қоршаған ортаны қорғау талаптары бар жобаланған құрамдас ретінде қарастырыңыз.

Жерге қосу өткізгішінің стилін таңдауға, тоқтату опцияларын анықтауға немесе икемділік пен орнату шектеулеріне сәйкес келуге көмек алғыңыз келсе, Dongguan Quande Electronics Co.,Ltd. бағалау және өндірістік қажеттіліктеріңізге қолдау көрсете алады. Қолданба туралы мәліметтер мен сызбаларыңызбен бөлісіңіз, біз сізге қайта-қайта және сенімді түрде жасауға болатын практикалық жерге қосу шешімін ұсынамыз—бізбен хабарласыңыбастау үшін.
