Өрілген мыс түтік икемді қуат пен жердегі қосылымдарды қалай жақсартады?

Аннотация

Егер сіз жарылған құлақшалармен, қызып кеткен секіргіштермен, жағымсыз сапарлармен немесе жоғары ток жабдықтарының жанында шулы сигналдармен айналысқан болсаңыз, сіз нағыз жауды білесіз: қозғалатын, дірілдеген, кеңейетін немесе қызметке оңай қол жеткізуді қажет ететін жерлерде қатты қосылымдар.Өрілген мыс түтік«бәрі жақсы болғанша жақсы» дегендерге арналған. орталар. Ол жоғары өткізгіштікті икемділікпен біріктіріп, термиялық циклде, механикалық қозғалыста және тығыз орнату орындарында сенімді болып қалатын қосылымдарды құруға көмектеседі.

Бұл нұсқаулық нені бұзадыӨрілген мыс түтікОл қай жерде жарқырайды, тұтынушылар оны таңдағанда жиі қателеседі және оны бірінші рет қалай дұрыс көрсету керек. Сондай-ақ өлшем бойынша кеңестерді, практикалық салыстыру кестесін, орнатудың ең жақсы тәжірибелерін және «бізге икемді нәрсе керек» дегеннен анық, сатып алуға дайын спецификацияға өтуге көмектесетін қысқа жиі қойылатын сұрақтар таба аласыз.

Мазмұны

Контур
Өрілген мыс түтік дегеніміз не
Тұтынушының ауырсыну нүктелері ол шешеді
Әдеттегі пайдалану жағдайлары
Дұрыс спецификацияны қалай таңдауға болады
Өлшемді анықтау және сәйкестендіру үшін практикалық кестелер
Орнату және өңдеу бойынша кеңестер
Сатып алудан бұрын сапаны тексеру тізімі
Dongguan Quande Electronics Co.,Ltd компаниясымен жұмыс істеу.
Жиі қойылатын сұрақтар
Келесі қадамдар

Контур

АнықтаңызӨрілген мыс түтікқарапайым тілде және оның нақты қондырғыларда қалай әрекет ететінін түсіндіріңіз.
Жалпы ақаулық сценарийлерін өрілген құбырлы өткізгіштің дизайн артықшылықтарымен салыстырыңыз.
Ең көп таралған қолданбаларды және әрқайсысында ең маңыздысын көрсетіңіз.
Таңдау шеңберін қамтамасыз етіңіз: материал, қаптау, өру тығыздығы, өлшемдер және аяқтау тәсілі.
Сатып алушылар өнімділік қажеттіліктерін нақты спецификациямен сәйкестендіру үшін пайдалану оңай кестелерді бөлісіңіз.
Өңдеу бойынша кеңестер, сапаны тексеру тізімі және сатып алушыға ыңғайлы жиі қойылатын сұрақтармен аяқтаңыз.

Өрілген мыс түтік дегеніміз не

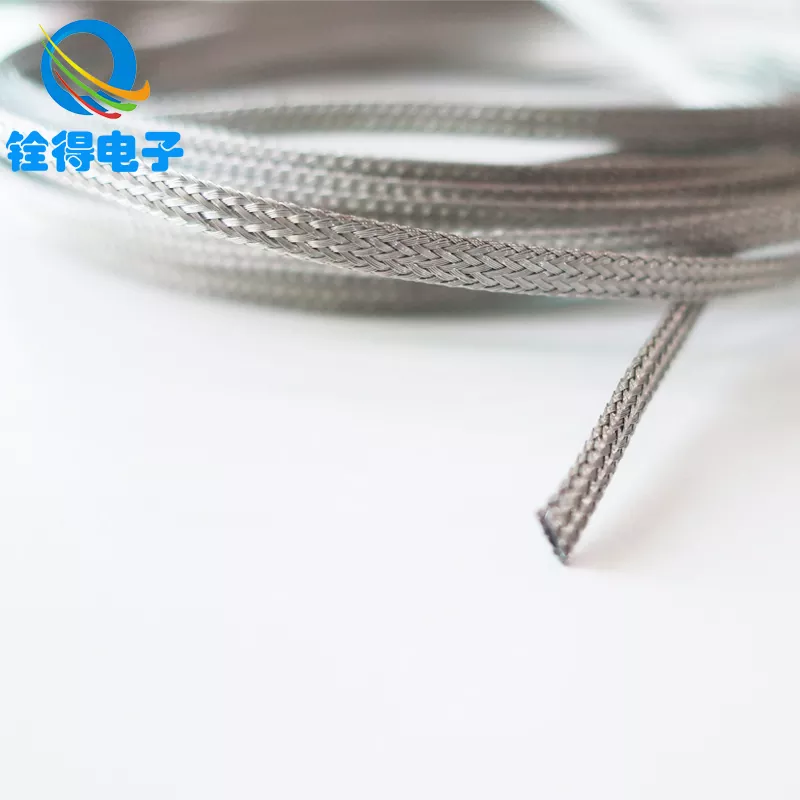

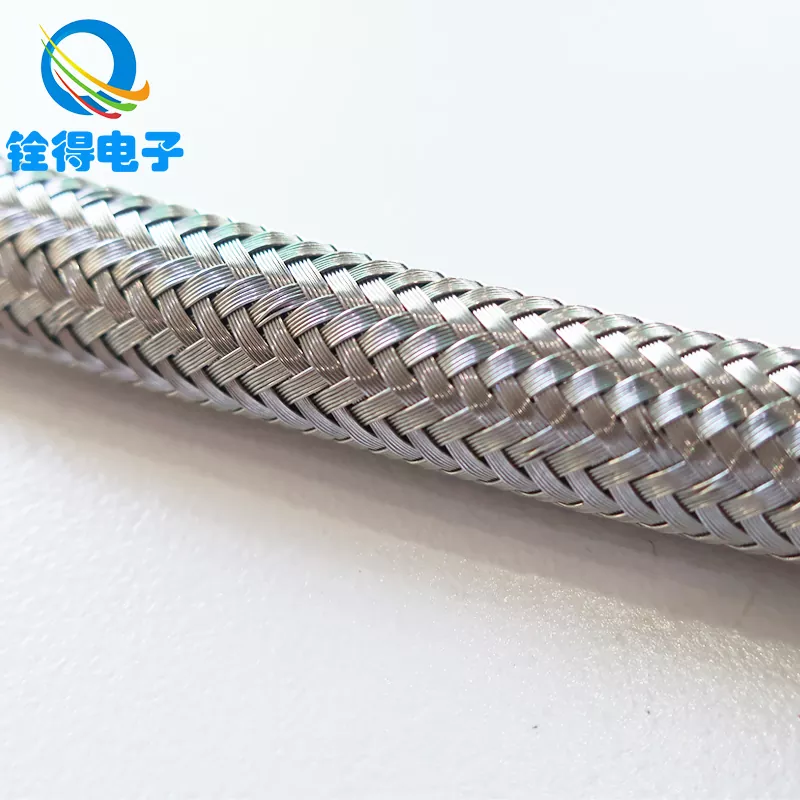

Өрілген мыс түтікикемді жең немесе түтік пішініне тоқылған мыс сымның бірнеше жіптерінен жасалған құбырлы өрім. Дизайнға байланысты оны келесідей пайдалануға болады:

Иілгіш өткізгіш(қозғалыс немесе кеңею орын алатын екі нүкте арасындағы ток өткізу)
Жерге қосу жолы(жабу қоршаулары, есіктер, шкафтар, шиналар және айналмалы немесе дірілдеулі жинақтар)
Электромагниттік қалқан(кабельдер немесе жинақтар айналасында өткізгіш қоршаумен қамтамасыз ету арқылы кедергілерді азайту)
Қорғаныс жеңі(өткізгіштік қосу кезінде шлангтарды/кабельдерді тозудан қорғау)

Негізгі идея:Өрім стрессті таратады. Барлық кернеуді алатын бір қатты бөліктің орнына, көптеген жұқа сымдар жүктемені бөліседі. Сондықтан тоқылған құбырлы өткізгіштер жабдық дірілдегенде, қызған кезде, салқындаған кезде немесе жиі қол жеткізуді қажет еткенде жақсы ұстайды.

Тұтас мыс жолақтан немесе қатты кабельден айырмашылығы, өрілген түтік қайта-қайта майысып, тығыз кеңістіктерге сәйкес келуі мүмкін. Ол сонымен қатар термиялық кеңеюмен «тыныс ала» алады: температура көтерілген сайын металл бөлшектер кеңейеді; олар салқындаған кезде олар жиырылады. Өрілген құрылым бұл циклге шыдайды, аппараттық құралдарды босату қаупі аз, құлақшаның жарылуы немесе кернеуді сезімтал терминалдарға беру.

Тұтынушының ауырсыну нүктелері ол шешеді

Сатып алушылар әдетте іздей бастайдыӨрілген мыс түтікосы мәселелердің біріне тап болғаннан кейін:

Қосылу нүктелерінде қызып кетужанасу аймағының жеткіліксіздігінен, нашар икемділіктен немесе қозғалысқа байланысты микро-саңылаулардан туындаған.
Жарылған құлақшалар мен үзілген жіптерқатты өткізгіштер діріл немесе қызмет көрсету кезінде иілуге мәжбүр болатын жерде.
Уақыт өте келе бос бекіткіштертермиялық цикл мен механикалық қозғалысқа байланысты кернеуді буынға тасымалдайды.
Шу және кедергіинверторлардың, трансформаторлардың, тарату құрылғыларының, дәнекерлеушілердің немесе электр қуатын зарядтау жабдықтарының жанында.
Орнату қиын секіргіштериілу радиусы күреске айналатын тар шкафтарда.
Мерзімінен бұрын коррозияматериалдар жағдайларға сәйкес келмеген кезде ылғалды, жағалаудағы немесе химиялық белсенді орталарда.

Жақсы белгіленген өрілген түтік өткізгіштік, икемділік және бетті жабу арқылы осы мәселелерді шешеді. Нәтиже - оңайырақ байланыс бағытқа, уақыт өте тұрақтырақ және қатаң бөлікті жазалайтын шағын ауысымдарға азырақ сезімтал.

Әдеттегі пайдалану жағдайлары

Мұнда нақты әлемде орналасқан жерлер барӨрілген мыс түтікжиі пайдаланылады және шешім қабылдаушылар әдетте нені көбірек ойлайды:

Коммутаторлық және шиналық жүйелер:шиналар немесе жүктеме астында қызатын компоненттер арасындағы икемді байланыстар.
Трансформаторлар және қуатты бөлу:ақаулық қаупін азайту және тұрақты әлеуетті сақтау үшін жерге қосу және байланыстыру.
Теміржол және автомобиль платформалары:дірілге төзімді байланыстыру және икемді ток жолдары.
EV/зарядтау және инвертор жүйелері:электрлік шуды азайту кезінде жоғары токты басқару.
Өндірістік шкафтар мен қоршаулар:ашу/жабу кезінде иілу керек есікті байланыстыру белдіктері мен жерге қосу жолдары.
Кабельдер мен жинақтар үшін EMI экрандау:кедергі сезімталдығын азайту үшін кабельдердің айналасындағы өткізгіш түтік.

Жылдам сананы тексеру:Байланыс нүктесі қозғалса, қызса, дірілдесе немесе техникалық қызмет көрсетуге жиі қол жеткізу қажет болса, өрілген шешімдер сіздің қысқа тізіміңізде болуы керек.

Дұрыс спецификацияны қалай таңдауға болады

Ең жақсыӨрілген мыс түтіксіздің жобаңыз үшін оның қалай қолданылатынына байланысты: ағымдағы деңгей, жұмыс циклі, қоршаған орта, қажетті икемділік, және тоқтату әдісі. Төменде инженерияға, сатып алуға және жеткізушіңізге бере алатын практикалық таңдау жүйесі берілген.

1) Мыстың түрі және өткізгіштік күтулері

Жалаңаш мыс:күшті өткізгіштік, бақыланатын орталарда жиі кездеседі.
Қалайы мыс:жақсырақ тотығуға төзімділігі және оңай дәнекерлеу мүмкіндігі, көбінесе ылғалды немесе айнымалы жағдайлар үшін қолайлы.
Арнайы қаптау:бірегей коррозия немесе интерфейс қажеттіліктері үшін пайдаланылады (қоршаған орта мен жұптасатын материалдар негізінде таңдаңыз).

2) Өрімнің құрылысы және тығыздығы

Сымның диаметрі және сымның саныикемділік пен төзімділікке әсер етеді.
Өрілген жабуэкрандау өнімділігіне және байланыс тұрақтылығына әсер етеді.
Кеңейту коэффициентітүтік диаметрі диапазонына сәйкес келетін кезде маңызды.

3) Шын мәнінде маңызды өлшемдер

Ішкі диаметрі (ID):ол сіздің мақсатты бөлікке немесе кабель жиынтығына сәйкес келе ме.
Сыртқы диаметрі (OD):ол бездердің, қысқыштардың немесе бағыттау арналарының ішіне сәйкес келеді.
Ұзындығы және қызмет көрсету циклі:шілтердің сіздің буыныңыздағы «көктемге» айналуына жол бермеу үшін жеткілікті бос қалдыру.

4) Тоқтату әдісі

Бүктелген құлақшалар/феррулдер:жерге қосу белдіктері мен секіргіштер үшін ортақ.
Дәнекерленген/дәнекерленген ұштары:жоғары сенімділік пен төмен жанасу кедергісі қажет болғанда қолданылады.
Қысқышты немесе жолақты тоқтату:жиі 360 градустық контактіні сақтау үшін экрандау қолданбалары үшін қолданылады.

5) Қоршаған орта және коррозиялық шындық

Ылғалдылық, тұздың әсері, өнеркәсіптік химиялық заттар және бір-біріне ұқсамайтын металдар «жеткілікті жақсы» дегенді өзгерте алады.
Жабдық ашық ауада немесе тұзды ауаға жақын жерде тұрса, жабынды таңдау және буындарды қорғау келіспейді.

Өлшемді анықтау және сәйкестендіру үшін практикалық кестелер

1-кесте: Өрілген түтік сипаттамаларына сәйкес қолдану қажет

Қолдану сценарийі	Негізгі тәуекел	Неге басымдық беру керек	Типтік спецификация бағыты
Шкаф есігін бекіту	Қайталанатын иілу, қопсытылған жер	Икемділік, шаршауға төзімділік	Жұқа жіптер, қалыпты жабу, ылғалдылық бар болса, қалайыланған мыс
Коммутатордағы шиналық секіргіш	Жылулық цикл, жоғары ток	Төмен қарсылық, тұрақты аяқтау	Көлденең қимасының жоғары ауданы, берік ұштары (бүгілу/дәнекерленген), бақыланатын ұзындық
Кабельдерге арналған экрандауыш	Электр шуы, нашар 360° контакт	Қамту, тұрақты байланыс	Жоғары өрілген жабу, қысқышты тоқтату, дұрыс ID/OD таңдау
Діріл ауыр платформалар	Сынған өткізгіштер және жарылған құлақтар	Икемді өмір, кернеуді жеңілдету	Жұқа жіптер, қызмет көрсету циклі, соңғы нүктелердегі механикалық қорғаныс
Ылғалды немесе жағалаудағы орта	Интерфейстегі тотығу, коррозия	Бетті қорғау, буындарды тығыздау	Қалайы мыс, үйлесімді аппараттық құрал, жылумен тарылту немесе тығыздау стратегиясы

2-кесте: Өрілген мыс түтікті көрсетуге арналған сатып алушыға ыңғайлы бақылау тізімі

Параметр	Сіз не бересіз	Неліктен маңызды
Түрді пайдаланыңыз	Өткізгіш / жерге қосу / экрандау / қорғаныс гильзасы	Өру тығыздығын, аяқтау мәнерін және өнімділік мақсаттарын анықтайды
Материал және әрлеу	Жалаңаш мыс / қалайыланған мыс / басқа қаптау	Коррозияға төзімділікті және интерфейс әрекетін өзгертеді
ID / OD диапазоны	Минималды және максималды сәйкестік диаметрі	Шамадан тыс созылусыз немесе нашар байланыссыз орнату мүмкіндігін қамтамасыз етеді
Ұзындығы	Аяқталған ұзындық және босаңсуға рұқсат етілген бе	Тым қысқа кернеуді арттырады; тым ұзын ұқыптылықты бұзуы немесе азайтуы мүмкін
Ағымдағы және міндет	Шамамен ток, ұзақтығы, температуралық орта	Көлденең қима ауданы мен термиялық жиекті бағыттайды
Тоқтату	Қысқыш / дәнекерлеу / қысқыш / тапсырыс	Көбінесе өріс ақаулары өрімнің өзінде емес, ұштарында болады
Сәйкестік қажеттіліктері	Кез келген материалдық шектеулер және сынақ күтулері	Сатып алу мен өндірісте кеш қайта жұмыс істеуге жол бермейді

Таңдау таңбашасы:Толық электрлік үлгіңіз болмаса, қозғалыс/діріл деңгейін, күтілетін температура ауытқуын құжаттаудан бастаңыз. және өру қалай аяқталады. Бұл үш мәліметтер көптеген қате опцияларды тез жояды.

Орнату және өңдеу бойынша кеңестер

Тіпті ең жақсысыӨрілген мыс түтіккесілген, өңделген немесе нашар тоқтатылған болса, төмен жұмыс істеуі мүмкін. Бұл өріске ыңғайлы кеңестер қайта өңдеу мен сәтсіздіктерді азайтады:

Кесу кезінде тозудың алдын алу:жіптерді сақтайтын әдісті қолданыңыз (кесу алдында таспаны орау немесе сәйкес құралдарды қолданыңыз).
Қозғалыс болған кезде қызмет көрсету циклін қосыңыз:аяқтау нүктесінде қатаң иілулерге емес, жұмсақ қисықтарға мүмкіндік беріңіз.
Ұштарды қорғаңыз:қызып кету, етік немесе жеңдер тозуды азайтады және адасқан жіптердің таралуын болдырмайды.
Түйісетін беттердің таза болуын қамтамасыз етіңіз:құлақшалар немесе қысқыштар металға тиетін жерлерде тотығуды немесе қоқысты кетіріңіз.
Бір-біріне ұқсамайтын металдарды ескеріңіз:егер сіздің аппараттық құралыңыз мысқа қолайлы болмаса, гальваникалық мәселелерді азайту үшін бетті қорғау стратегияларын қарастырыңыз.
Момент маңызды:дәйекті бекіту микро-қозғалысты азайтады және жанасу кедергісін тұрақтандырады.

Қорғау үшін 360 градус контактісіне басымдық беріңіз: тек бір кішкене нүктеге тиген өрім орнатылған болып көрінуі мүмкін, бірақ шуды тұрақты түрде азайта алмайды. Жоғары ток секіргіштері үшін соңғы тұтастығына назар аударыңыз: берік сығымдау немесе жобаланған соңғы өңдеулер әдетте ең үлкен сенімділік айырмашылығын тудырады.

Сатып алудан бұрын сапаны тексеру тізімі

Егер сіз дереккөз болсаңызӨрілген мыс түтікмаңызды жабдық үшін болжанатын өткізгіштік, дәйекті өрілген геометрия және тұрақты материалдар қажет. Үлгілерді немесе жеткізушінің құжаттамасын қарау кезінде осы бақылау тізімін пайдаланыңыз:

Материалдың консистенциясы:мыс сыныбын растаңыз және аяқтау ортаңызға және қосылу әдісіне сәйкес келеді.
Өрудің біркелкілігі:бос орындарды, сәйкес келмейтін таңдауларды немесе ұзындығы бойынша біркелкі емес жабуды тексеріңіз.
Өлшем тұрақтылығы:идентификаторды/OD мәнін жеңіл және орнатылған жағдайларда, әсіресе созылу болса, тексеріңіз.
Тоқтату сенімділігі (құрастырылған жағдайда):сығымдау симметриясын, тартылу күшін күтуді және ұштың тығыздалуын тексеріңіз.
Қаптама және өңдеу:нашар орау орамдарды деформациялауы немесе бөлшек сызыққа жетпес бұрын ластануды тудыруы мүмкін.

Сатып алушының практикалық қозғалысы:нақты аяқтау стилі мен орнату жабдығымен жасалған қысқа өндіріс үлгісін сұраңыз. Бұл дизайн болжамдары мен нақты құрастыру тәртібі арасындағы сәйкессіздікті анықтаудың ең жылдам жолы.

Dongguan Quande Electronics Co.,Ltd компаниясымен жұмыс істеу.

Өрілген өткізгіштерді сатып алғанда, сіз тек мыс сатып алмайсыз, қайталану мүмкіндігін сатып аласыз: бірдей өру тығыздығы, бірдей сәйкестік және бірдей аяқтау нәтижесі өндірістік желі жұмыс істеген сайын.Dongguan Quande Electronics Co., Ltd.қамтамасыз етедіӨрілген мыс түтікқолданбаларға арналған шешімдер мұнда икемділік, өткізгіштік және төзімділік бір бөлікте бірге тұруы керек.

Егер сізде сызба немесе ескі бөлік нөмірі болса, әдетте оны анық сипаттамаға жылдам аударуға болады. Олай етпесеңіз, практикалық спецификация әлі де жасалуы мүмкін бірнеше деректерден: ол қай жерде орнатылған, қалай қозғалады, немен байланысады және қандай ортада тұрады. Бұл көбінесе материалды, өлшем ауқымын, және сынақ және қателікпен сатып алусыз емдеу опцияларын аяқтаңыз.

Жиі қойылатын сұрақтар

С:Өрілген мыс түтік жоғары токты қауіпсіз өткізе ала ма?

A:Иә, сәйкес өлшемде және дұрыс аяқталғанда. Жоғары ток жолдары үшін соңғы өңдеу және байланыс сапасы өрімнің өзі сияқты маңызды. Сәйкес көлденең қима аймағын және аяқтау стратегиясын таңдау үшін жұмыс ағымдағы ауқымын, жұмыс циклін және температура ортасын қамтамасыз етіңіз.

С:Қалайы мыс әрқашан жалаң мысқа қарағанда жақсы ма?

A:Әрқашан емес. Қалайы мыс ылғалды немесе тотығуға бейім орталарда жақсырақ жұмыс істейді және белгілі бір біріктіру әдістеріне қолайлырақ болуы мүмкін. Жалаңаш мыс максималды өткізгіштік пен таза интерфейстер сақталған бақыланатын жағдайларда өте қолайлы болуы мүмкін.

С:Құрастыру кезінде тозуды қалай болдырмауға болады?

A:Бақыланатын кесу әдістерін қолданыңыз және кесу алдында тоқуды бекітіңіз (мысалы, кесілген аймақты орау). Жіптерді ұстап тұру және өңдеуді жақсарту үшін жылуды азайту немесе жеңдер сияқты соңғы қорғанысты қарастырыңыз.

С:Өткізгіш ретінде тоқылған түтікті қалқан ретінде пайдаланудың айырмашылығы неде?

A:Қорғау көбінесе тоқудың жабуына және айналадағы үздіксіз байланысқа байланысты. Өткізгіштік көлденең қима ауданы мен берік соңғы қосылымдарға байланысты. Көптеген өнімдер екеуін де жасай алады, бірақ «ең жақсы таңдау» сіз басымдық беретін нәрсеге қарай өзгереді.

С:Дәл бағаны алу үшін қандай ақпаратты жіберуім керек?

A:Пайдалану жағдайын (жерге қосу, өткізгіш, экрандау), мақсатты ID/OD ауқымын, дайын ұзындықты, қоршаған ортаны және тоқтату талаптарын бөлісіңіз. Орнату кеңістігінің фотосуреттері немесе сызбалары болса, оларды да қосыңыз — ұсақ бөлшектер көбіне кейін қымбат қайта өңдеу жұмыстарына жол бермейді.

Келесі қадамдар

Ағымдағы орнату қызу, діріл, қатты бағыттау немесе сенімсіз жерге қосудан зардап шегетін болса,Өрілген мыс түтікжиі жеткізетін ең қарапайым жаңарту болып табылады өлшенетін тұрақтылықты арттыру. Дұрыс таңдаудың ең жылдам жолы - орнату шектеулерін (кеңістік, қозғалыс, температура ауытқуы) және аяқтау әдісіңізді анықтау. Осы жерден дұрыс материал мен өрілген конструкция әдетте айқын болады.

Оң жаққа сәйкес келуге дайынӨрілген мыс түтікөтінішіңізге? Өлшемдерді, қоршаған орта туралы мәліметтерді және кез келген сызбаларды немесе фотосуреттерді жіберіңізDongguan Quande Electronics Co., Ltd.— біз сізге практикалық сипаттаманы қысқартуға және үлгілерге жылдам өтуге көмектесеміз. Бастау үшін,бізбен хабарласыңы және тоқудың қайда қолданылатынын және оның қалай аяқталатынын айтыңыз.
